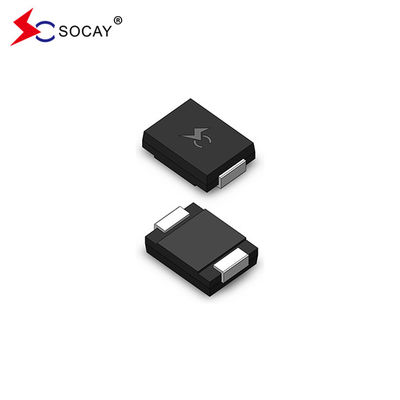

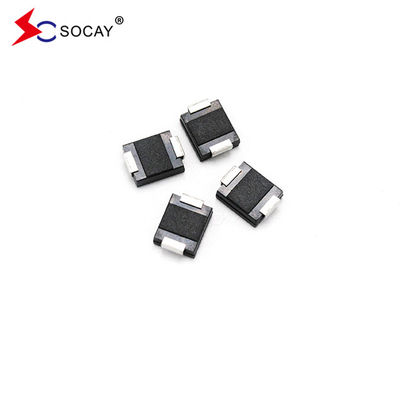

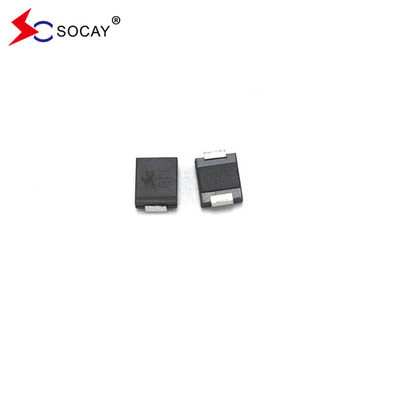

دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده

3000 عدد
MOQ
negotiable
قیمت
دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام SMCJ5.0CA: دیودهای TVS
نوع بسته SMCJ5.0CA: DO-214AB/SMC
SMCJ5.0CA Vrwm: 5.0 ولت
SMCJ5.0CA Vbr@It (حداقل): 6.40 ولت
SMCJ5.0CA Vbr@It (حداکثر): 7.00 ولت
SMCJ5.0CA آن: 10 میلی آمپر
SMCJ5.0CA Vc@Ipp: 9.2V
SMCJ5.0CA Ipp: 163.04A
SMCJ5.0CA Ir@Vrwm: 1000μA
محدوده دمای ذخیره سازی: -55 تا +150 ℃
برجسته کردن:

دیودهای TVS دو طرفه,دیود های TVS SMCJ5.0CA,TVS فشار فراینده

,

TVS Diodes SMCJ5.0CA

,

TVS Transient Voltage Suppression
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL,REACH,RoHS,ISO
شماره مدل: SMCJ5.0CA
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

دیود TVS دو طرفه SMCJ5.0CA، 9.2VC Rransient Voltage Suppressor، UL شناخته شده



صفحه اطلاعات:SMCJ_v2107.1





دیود TVS SMCJ5.0CA توضیحات:

دیود TVS SMCJ5.0CA به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ موقت ناشی از رعد و برق و سایر وقایع ولتاژ موقت طراحی شده است.





حداکثر امتیازات دیود TVS SMCJ5.0CA (TA=25°Cمگر اینکه خلاف آن ذکر شده باشد:

پارامتر دیود TVS نماد ارزش واحد دیود TVS
SMCJ5.0CA پراکندگی قدرت پالس اوج با یک موج 10/1000μs (شکل 1) ((یادداشت 1) ، (یادداشت 2) PPPم 1500 وات
SMCJ5.0CA جریان پالس اوج با شکل موج 10/1000μs. منPP جدول بعدی را ببینید آمپر
پخش قدرت در بخارگر بی نهایت در TL=75°C PM ((AV) 6.5 وات
SMCJ5.0CA اوج جریان موج جلو، 8.3ms یک موج نیمه سینوس (تذکر 3) منFSM 200 آمپر
حداکثر ولتاژ لحظه ای جلو در 25A فقط برای یک جهت (توجه 4) VF 3.5/5.0 ولتاژ
SMCJ5.0CA اتصال عملیاتی و محدوده دمای ذخیره سازی. TJ، TSTG -55 تا +150 °C

يادداشت:

1پالس جریان غیر تکراری، بر اساس شکل 3 و بالاتر از TA= 25 درجه سانتیگراد در شکل 2.

2. نصب شده بر روی 5.0mm x 5.0mm (0.03mm ضخیم) پد های مس به هر ترمینال.

3. 8.3ms تک نیمه موج سینوس، یا موج معادل مربع، چرخه کار = حداکثر 4 پالس در دقیقه

4. VF< 3.5V برای VBR< 200 ولت و VF< 6.5V برای VBR> 201 ولت







مشخصات الکتریکی دیود TVS SMCJ5.0CA (TA=25°Cمگر اینکه خلاف آن ذکر شده باشد:

شماره قطعات دیود TVS علامت گذاری

دیود TVS معکوس

ایستادن

ولتاژ VRWM (V)

شکستن دیود TVS

ولتاژ VBR (V)

@IT

تست

جریان

IT (mA)

حداکثر دیود TVS

قفل کردن

ولتاژ VC @IPP (V)

حداکثر دیود TVS

نبض اوج

IPP فعلی (A)

حداکثر

عقب

IR نشت

@VRWM (μA)
واحد دو واحد دو   MIN مکس
SMCJ5.0A SMCJ5.0CA GDE BDE 5.0 6.40 7.00 10 9.2 163.04 1000
SMCJ6.0A SMCJ6.0CA GDG BDG 6.0 6.67 7.37 10 10.3 145.63 1000
SMCJ6.5A SMCJ6.5CA GDK BDK 6.5 7.22 7.98 10 11.2 133.93 500
SMCJ7.0A SMCJ7.0CA GDM BDM 7.0 7.78 8.60 10 12.0 125.00 200
SMCJ7.5A SMCJ7.5CA GDP BDP 7.5 8.33 9.21 1 12.9 116.28 100
SMCJ8.0A SMCJ8.0CA آلمان شرقی BDR 8.0 8.89 9.83 1 13.6 110.29 50
SMCJ8.5A SMCJ8.5CA GDT BDT 8.5 9.44 10.40 1 14.4 104.17 20
SMCJ9.0A SMCJ9.0CA GDV BDV 9.0 10.00 11.10 1 15.4 97.40 10
SMCJ10A SMCJ10CA GDX BDX 10.0 11.10 12.30 1 17.0 88.24 5





دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده 0

دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده 1

دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده 2دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده 3

دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده 4


دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده 5

دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده 6

دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده 7



دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده 8

دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده 9

دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده 10

دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده 11

دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده 12

دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده 13

دیودهای TVS دو طرفه SMCJ5.0CA 9.2VC سرکوب ولتاژ گذرا UL شناخته شده 14
