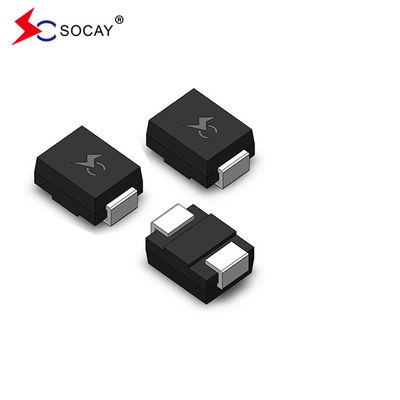

SMBJ13CA دیودهای TVS محافظت از مدار دیود سرکوب ولتاژ گذرا DO-214AA

5000 عدد
MOQ
negotiable
قیمت
SMBJ13CA دیودهای TVS محافظت از مدار دیود سرکوب ولتاژ گذرا DO-214AA
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
کلمه کلیدی: دیودهای TVS
نوع بسته SMBJ13CA: DO-214AA/SMB
..: 13 ولت
Vbr@It (حداقل): 14.4 ولت
Vbr@It (حداکثر): 15.9 ولت
آی تی: 1 میلی آمپر
Vc@Ipp: 21.5 ولت
Ipp: 27.91A
..: 5μA
مواد: سیلیکون
برجسته کردن:

دیود های SMBJ13CA TVS,دیود های TVS DO-214AA,دیود سرکوب ولتاژ گذرا TVS

,

TVS Diodes DO-214AA

,

TVS Transient Voltage Suppression Diode
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL,REACH,RoHS,ISO
شماره مدل: SMBJ13CA
سند: بروشور محصول PDF
پرداخت
جزئیات بسته بندی: قرقره نوار
زمان تحویل: 1-2 هفته
شرایط پرداخت: T/T، وسترن یونیون
قابلیت ارائه: 10000000 عدد
توضیحات محصول

SMBJ13CA جدید اصلی در ذخایر محافظ مدار ولتاژ گذرا TVS دیود سطح کوه DO-214A



صفحه اطلاعات:SMBJ_v882.pdf





سرکوب کننده های ولتاژ گذرا (TVS) SMBJ13CA توضیحات:

  • SMBJ13CA برای کاربردهای نصب شده روی سطح برای بهینه سازی فضای صفحه است
  • SMBJ13CA نشت کم داره
  • SMBJ13CA یک قطعه دو طرفه است
  • SMBJ13CA یک گلاس پیوستن غیرفعال است
  • SMBJ13CA دارای نفوذ کم است
  • SMBJ13CA توانایی بسیار خوبی در چسباندن دارد
  • توان اوج قدرت SMBJ13CA در 10 × 1000μs شکل موج نرخ تکرار (سائیکل کار):0.01 درصد 600 وات است
  • SMBJ13CA دارای زمان پاسخ سریع است: به طور معمول کمتر از 1.0ps از 0 ولت تا VBR دقیقه
  • SMBJ13CA IR معمولی کمتر از 5μA بالاتر از 12V.
  • جوشاندن دمای بالا SMBJ13CA: 260°C/40 ثانیه در ترمینال ها
  • SMBJ13CA'S ضریب دمای حداکثر ΔVBR = 0.1% × VBR@25°C× ΔT
  • بسته پلاستيکي داراي سوختگي آزمايشگاهي 94V-0
  • قلع مات بدون سرب
  • SMBJ13CA بدون هالوجن و مطابق با RoHS است
  • حالت شکست معمول کوتاه از ولتاژ بیش از حد مشخص شده یا جریان
  • آزمایش موشک بر اساس JEDEC JESD201A بر اساس جدول 4a و 4c آن انجام می شود.
  • IEC-61000-4-2 ESD 15kV ((هوا) ، 8kV (تماس)
  • حفاظت ESD خطوط داده مطابق با IEC 61000-4-2 (IEC801-2)
  • حفاظت EFT خطوط داده مطابق با IEC 61000-4-4 (IEC801-4)



مشخصات الکتریکی دیود TVS SMBJ13CA (TA=25°C مگر اینکه خلاف آن ذکر شده باشد):

شماره قطعات دیود TVS علامت گذاری دیود TVS

دیود TVS معکوس

ایستادن

ولتاژ VRWM (V)

شکستن دیود TVS

ولتاژ VBR (V)

@IT

آزمایش دیود TVS

جریان

IT (mA)

حداکثر دیود TVS

قفل کردن

ولتاژ VC @IPP (V)

حداکثر دیود TVS

قله

نبض

IPP فعلی (A)

حداکثر دیود TVS

عقب

IR نشت

@VRWM (μA)
واحد دو واحد دو   MIN مکس
SMBJ3.3A ️ K1 ️ 3.3 5.20 6.50 10 8.0 75.00 600
SMBJ5.0A SMBJ5.0CA KE AE 5.0 6.40 7.00 10 9.2 65.22 800
SMBJ6.0A SMBJ6.0CA کیلوگرم گروه عامل 6.0 6.67 7.37 10 10.3 58.25 800
SMBJ6.5A SMBJ6.5CA KK AK 6.5 7.22 7.98 10 11.2 53.57 500
SMBJ7.0A SMBJ7.0CA KM AM 7.0 7.78 8.60 10 12.0 50.00 200
SMBJ7.5A SMBJ7.5CA KP AP 7.5 8.33 9.21 1 12.9 46.51 100
SMBJ8.0A SMBJ8.0CA KR AR 8.0 8.89 9.83 1 13.6 44.12 50
SMBJ8.5A SMBJ8.5CA KT AT 8.5 9.44 10.40 1 14.4 41.67 10
SMBJ9.0A SMBJ9.0CA KV AV 9.0 10.00 11.10 1 15.4 38.96 5
SMBJ10A SMBJ10CA KX AX 10.0 11.10 12.30 1 17.0 35.29 5
SMBJ11A SMBJ11CA KZ WZ 11.0 12.20 13.50 1 18.2 32.97 5
SMBJ12A SMBJ12CA LE BE 12.0 13.30 14.70 1 19.9 30.15 5
SMBJ13A SMBJ13CA LG BG 13.0 14.40 15.90 1 21.5 27.91 5



محصولات دیود سرکوب گذرا TVS سری SMBJ بسته بندی استاندارد SMB را با حداکثر قدرت 600W اتخاذ می کنند.این محصول دارای زمان پاسخ بسیار سریع (کمتر از نانوسکنید) و ثبات بسیار بالا است.. به طور خاص برای محافظت از رابط های مختلف در برنامه های مدار الکترونیکی از ولتاژ های گذرا ناشی از صاعقه زدن و سایر وقایع ولتاژ گذرا طراحی شده است.
ویژگی های محصول
پکیج کمرنگ
ایده آل برای قرار دادن خودکار
600 وات توان اوج پالس با موج 10/1000μs
برای اپلیکاتورهای نصب شده روی سطح برای بهینه سازی فضای تخته
توانایی بسیار خوبی در چسباندن
زمان پاسخ بسیار سریع
مقاومت افزایشی کم
درخواست ها
حفاظت از منبع برق
کاربرد خودرو
کاربرد صنعتی
مدیریت انرژی

SMBJ13CA دیودهای TVS محافظت از مدار دیود سرکوب ولتاژ گذرا DO-214AA 0

SMBJ13CA دیودهای TVS محافظت از مدار دیود سرکوب ولتاژ گذرا DO-214AA 1





SMBJ13CA دیودهای TVS محافظت از مدار دیود سرکوب ولتاژ گذرا DO-214AA 2



SMBJ13CA دیودهای TVS محافظت از مدار دیود سرکوب ولتاژ گذرا DO-214AA 3

SMBJ13CA دیودهای TVS محافظت از مدار دیود سرکوب ولتاژ گذرا DO-214AA 4

SMBJ13CA دیودهای TVS محافظت از مدار دیود سرکوب ولتاژ گذرا DO-214AA 5

SMBJ13CA دیودهای TVS محافظت از مدار دیود سرکوب ولتاژ گذرا DO-214AA 6

SMBJ13CA دیودهای TVS محافظت از مدار دیود سرکوب ولتاژ گذرا DO-214AA 7

SMBJ13CA دیودهای TVS محافظت از مدار دیود سرکوب ولتاژ گذرا DO-214AA 8



SMBJ13CA دیودهای TVS محافظت از مدار دیود سرکوب ولتاژ گذرا DO-214AA 9



لطفا با ما تماس بگیرید اگر شما به دنبال این قطعات الکترونیک هستید. ما تولید کننده و تامین کننده با بیش از 20 سال تجربه هستیم.

1- ESD
2- دیودهای TVS
3- فیوز قابل تنظیم مجدد PPTC
4- لوله تخلیه گاز
5- NTC Themistor
6- ورستور و غیره
