خانه /محصولات/دیودهای TVS/400W 6V SMD فشار فراینده SMAJ6.0CA، دیودهای TVS دو طرفه

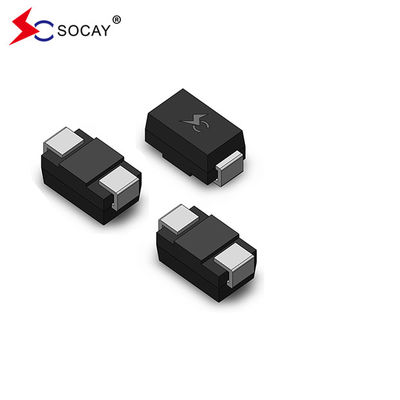

400W 6V SMD فشار فراینده SMAJ6.0CA، دیودهای TVS دو طرفه

5000 عدد
MOQ
negotiable
قیمت
400W 6V SMD فشار فراینده SMAJ6.0CA، دیودهای TVS دو طرفه
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: دیودهای TVS
نوع بسته بندی: DO-214AC/SMA
..: 6.0 ولت
Vbr@It (حداقل): 6.67 ولت
Vbr@It (حداکثر): 7.37 ولت
آی تی: 10 میلی آمپر
Vc@Ipp: 10.3 ولت
Ipp: 38.83A
Ir@Vrwm: 800μA
محدوده دمای ذخیره سازی: -55 تا +150 ℃
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL,REACH,RoHS,ISO
شماره مدل: SMAJ6.0CA
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

400W 6V SMD فشار فراینده SMAJ6.0CA، دیودهای TVS دو طرفه



صفحه اطلاعات:SMAJ_v22071.pdf



400W 6V SMD فشار فراینده SMAJ6.0CA، دیودهای TVS دو طرفه 0





شماره بخش علامت گذاری

عقب

ایستادن

ولتاژ VRWM(V)

تقسیم بندی

ولتاژVBR (V)

@IT

تست

جریان

منT (mA)

حداکثر

قفل کردن

ولتاژ VC @IPP(V)

حداکثر

قله

نبض

جریان منPP(الف)

حداکثر

عقب

نشتمنR

@VRWM (μA)
واحد دو Uni دو   MIN مکس
SMAJ3.3A ️ A1 ️ 3.3 4.10 ... 1 8.0 50.00 600
SMAJ5.0A SMAJ5.0CA AE ما 5.0 6.40 7.00 10 9.2 43.48 800
SMAJ6.0A SMAJ6.0CA گروه عامل WG 6.0 6.67 7.37 10 10.3 38.83 800
SMAJ6.5A SMAJ6.5CA AK WK 6.5 7.22 7.98 10 11.2 35.71 500
SMAJ7.0A SMAJ7.0CA AM WM 7.0 7.78 8.60 10 12.0 33.33 200
SMAJ7.5A SMAJ7.5CA AP WP 7.5 8.33 9.21 1 12.9 31.01 100
SMAJ8.0A SMAJ8.0CA AR WR 8.0 8.89 9.83 1 13.6 29.41 50
SMAJ8.5A SMAJ8.5CA AT WT 8.5 9.44 10.40 1 14.4 27.78 10
SMAJ9.0A SMAJ9.0CA AV WV 9.0 10.00 11.10 1 15.4 25.97 5
SMAJ10A SMAJ10CA AX WX 10.0 11.10 12.30 1 17.0 23.53 5
SMAJ11A SMAJ11CA AZ WZ 11.0 12.20 13.50 1 18.2 21.98 5
SMAJ12A SMAJ12CA BE XE 12.0 13.30 14.70 1 19.9 20.10 5
SMAJ13A SMAJ13CA BG XG 13.0 14.40 15.90 1 21.5 18.60 5
SMAJ14A SMAJ14CA BK XK 14.0 15.60 17.20 1 23.2 17.24 5
SMAJ15A SMAJ15CA BM XM 15.0 16.70 18.50 1 24.4 16.39 5
SMAJ16A SMAJ16CA فشار خون XP 16.0 17.80 19.70 1 26.0 15.38 5
SMAJ17A SMAJ17CA BR XR 17.0 18.90 20.90 1 27.6 14.49 5
SMAJ18A SMAJ18CA BT XT 18.0 20.00 22.10 1 29.2 13.70 5
SMAJ19A SMAJ19CA BB XB 19.0 21.10 23.30 1 30.8 13.00 5
SMAJ20A SMAJ20CA BV XV 20.0 22.20 24.50 1 32.4 12.35 5
SMAJ22A SMAJ22CA BX XX 22.0 24.40 26.90 1 35.5 11.27 5
SMAJ24A SMAJ24CA BZ XZ 24.0 26.70 29.50 1 38.9 10.28 5
SMAJ26A SMAJ26CA CE آره 26.0 28.90 31.90 1 42.1 9.50 5
SMAJ28A SMAJ28CA CG YG 28.0 31.10 34.40 1 45.4 8.81 5
SMAJ30A SMAJ30CA CK YK 30.0 33.30 36.80 1 48.4 8.26 5
SMAJ33A SMAJ33CA CM YM 33.0 36.70 40.60 1 53.3 7.50 5
SMAJ36A SMAJ36CA CP YP 36.0 40.00 44.20 1 58.1 6.88 5
SMAJ40A SMAJ40CA CR YR 40.0 44.40 49.10 1 64.5 6.20 5
SMAJ43A SMAJ43CA سی تی YT 43.0 47.80 52.80 1 69.4 5.76 5



 يادداشت:



1.1پسوند "A" نشان دهنده دستگاه تحمل 5٪ است.

2.2 اضافه کردن پسوند "CA" پس از شماره بخش برای مشخص کردن دستگاه های دو جهت.

3.3برای دستگاه های دو طرفه با VRاز 10 ولت و کمتر،Rحد دو برابر شده.







400W 6V SMD فشار فراینده SMAJ6.0CA، دیودهای TVS دو طرفه 1





پارامتر نماد ارزش واحد
پراکندگی قدرت پالس اوج با یک شکل موج 10/1000μs (شکل 1) ((یادداشت 1) ، (یادداشت 2) PPPم 400 وات
جریان پالس اوج با شکل موج 10/1000μs. منPP جدول بعدی را ببینید آمپر
پخش قدرت در بخارگر بی نهایت در TL=75°C PM ((AV) 1.0 وات
اوج جریان موج جلو، 8.3ms یک موج نیمه سینوس (تذکر 3) منFSM 40 آمپر
حداکثر ولتاژ لحظه ای جلو در 25A فقط برای یک جهت (توجه 4) VF 3.5/5.0 ولتاژ
اتصال کار و محدوده دمای ذخیره سازی. TJ، TSTG -55 تا +150 °C

يادداشت:

1پالس جریان غیر تکراری، بر اساس شکل 3 و بالاتر از TA= 25 درجه سانتیگراد در شکل 2.

2. نصب شده بر روی 5.0mm x 5.0mm (0.03mm ضخیم) پد های مس به هر ترمینال.

3. 8.3ms تک نیمه موج سینوس، یا موج معادل مربع، چرخه کار = حداکثر 4 پالس در دقیقه

4. VF< 3.5V برای VBR< 200 ولت و VF< 6.5V برای VBR> 201 ولت





400W 6V SMD فشار فراینده SMAJ6.0CA، دیودهای TVS دو طرفه 2

400W 6V SMD فشار فراینده SMAJ6.0CA، دیودهای TVS دو طرفه 3
