دیودهای 5 ولت TVS سطح نصب شده SMAJ5.0A سرکوب کننده ولتاژ گذرا یک طرفه

5000 عدد
MOQ
negotiable
قیمت
دیودهای 5 ولت TVS سطح نصب شده SMAJ5.0A سرکوب کننده ولتاژ گذرا یک طرفه
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: دیودهای TVS
نوع بسته بندی: DO-214AC/SMA
..: 5.0 ولت
Vbr@It (حداقل): 6.40 ولت
Vbr@It (حداکثر): 7.00 ولت
آی تی: 10 میلی آمپر
Vc@Ipp: 9.2V
Ipp: 43.48A
Ir@Vrwm: 800μA
محدوده دمای ذخیره سازی: -55 تا +150 ℃
برجسته کردن:

دیودهای 5 ولت TVS,دیودهای TVS نصب شده روی سطح,سرکوب کننده ولتاژ گذرا یک طرفه

,

Surface Mount TVS Diodes

,

Unidirectional Transient Voltage Suppressor
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL,REACH,RoHS,ISO
شماره مدل: SMAJ5.0A
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

دیودهای 5V سطح TVS SMAJ5.0A، سرکوب کننده ولتاژ گذرا یک جهت



صفحه اطلاعات:SMAJ_v22071.pdf

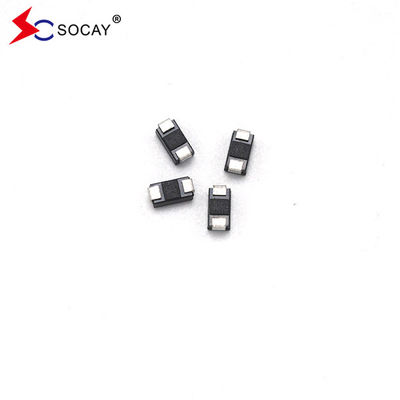

دیودهای 5 ولت TVS سطح نصب شده SMAJ5.0A سرکوب کننده ولتاژ گذرا یک طرفه 0





توضیحات:

سری SMAJ به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ های گذرا ناشی از برق و سایر وقایع ولتاژ گذرا طراحی شده است.



شماره بخش علامت گذاری

عقب

ایستادن

ولتاژ VRWM(V)

تقسیم بندی

ولتاژVBR (V)

@IT

تست

جریان

منT (mA)

حداکثر

قفل کردن

ولتاژ VC @IPP(V)

حداکثر

قله

نبض

جریان منPP(الف)

حداکثر

عقب

نشتمنR

@VRWM (μA)
واحد دو Uni دو   MIN مکس
SMAJ3.3A ️ A1 ️ 3.3 4.10 ... 1 8.0 50.00 600
SMAJ5.0A SMAJ5.0CA AE ما 5.0 6.40 7.00 10 9.2 43.48 800
SMAJ6.0A SMAJ6.0CA گروه عامل WG 6.0 6.67 7.37 10 10.3 38.83 800
SMAJ6.5A SMAJ6.5CA AK WK 6.5 7.22 7.98 10 11.2 35.71 500
SMAJ7.0A SMAJ7.0CA AM WM 7.0 7.78 8.60 10 12.0 33.33 200
SMAJ7.5A SMAJ7.5CA AP WP 7.5 8.33 9.21 1 12.9 31.01 100
SMAJ8.0A SMAJ8.0CA AR WR 8.0 8.89 9.83 1 13.6 29.41 50
SMAJ8.5A SMAJ8.5CA AT WT 8.5 9.44 10.40 1 14.4 27.78 10
SMAJ9.0A SMAJ9.0CA AV WV 9.0 10.00 11.10 1 15.4 25.97 5
SMAJ10A SMAJ10CA AX WX 10.0 11.10 12.30 1 17.0 23.53 5
SMAJ11A SMAJ11CA AZ WZ 11.0 12.20 13.50 1 18.2 21.98 5
SMAJ12A SMAJ12CA BE XE 12.0 13.30 14.70 1 19.9 20.10 5
SMAJ13A SMAJ13CA BG XG 13.0 14.40 15.90 1 21.5 18.60 5
SMAJ14A SMAJ14CA BK XK 14.0 15.60 17.20 1 23.2 17.24 5
SMAJ15A SMAJ15CA BM XM 15.0 16.70 18.50 1 24.4 16.39 5
SMAJ16A SMAJ16CA فشار خون XP 16.0 17.80 19.70 1 26.0 15.38 5
SMAJ17A SMAJ17CA BR XR 17.0 18.90 20.90 1 27.6 14.49 5
SMAJ18A SMAJ18CA BT XT 18.0 20.00 22.10 1 29.2 13.70 5
SMAJ19A SMAJ19CA BB XB 19.0 21.10 23.30 1 30.8 13.00 5
SMAJ20A SMAJ20CA BV XV 20.0 22.20 24.50 1 32.4 12.35 5
SMAJ22A SMAJ22CA BX XX 22.0 24.40 26.90 1 35.5 11.27 5
SMAJ24A SMAJ24CA BZ XZ 24.0 26.70 29.50 1 38.9 10.28 5
SMAJ26A SMAJ26CA CE آره 26.0 28.90 31.90 1 42.1 9.50 5
SMAJ28A SMAJ28CA CG YG 28.0 31.10 34.40 1 45.4 8.81 5
SMAJ30A SMAJ30CA CK YK 30.0 33.30 36.80 1 48.4 8.26 5
SMAJ33A SMAJ33CA CM YM 33.0 36.70 40.60 1 53.3 7.50 5
SMAJ36A SMAJ36CA CP YP 36.0 40.00 44.20 1 58.1 6.88 5
SMAJ40A SMAJ40CA CR YR 40.0 44.40 49.10 1 64.5 6.20 5
SMAJ43A SMAJ43CA سی تی YT 43.0 47.80 52.80 1 69.4 5.76 5
SMAJ45A SMAJ45CA رزومه YV 45.0 50.00 55.30 1 72.7 5.50 5
SMAJ48A SMAJ48CA CX YX 48.0 53.30 58.90 1 77.4 5.17 5
SMAJ51A SMAJ51CA CZ YZ 51.0 56.70 62.70 1 82.4 4.85 5
SMAJ54A SMAJ54CA RE ZE 54.0 60.00 66.30 1 87.1 4.59 5
SMAJ58A SMAJ58CA RG ZG 58.0 64.40 71.20 1 93.6 4.27 5
SMAJ60A SMAJ60CA RK ZK 60.0 66.70 73.70 1 96.8 4.13 5
SMAJ64A SMAJ64CA RM ZM 64.0 71.10 78.60 1 103.0 3.88 5
SMAJ70A SMAJ70CA RP ZP 70.0 77.80 86.00 1 113.0 3.54 5
SMAJ75A SMAJ75CA RR ZR 75.0 83.30 92.10 1 121.0 3.31 5
SMAJ78A SMAJ78CA NT1 کاربری ZT 78.0 86.70 95.80 1 126.0 3.17 5
SMAJ80A SMAJ80CA RB ZB 80.0 88.80 97.60 1 129.6 3.09 5
SMAJ85A SMAJ85CA راننده ZV 85.0 94.40 104.00 1 137.0 2.92 5
SMAJ90A SMAJ90CA RX ZX 90.0 100.00 111.00 1 146.0 2.74 5
SMAJ100A SMAJ100CA RZ ZZ 100.0 111.00 123.00 1 162.0 2.47 5
SMAJ110A SMAJ110CA SE VE 110.0 122.00 135.00 1 177.0 2.26 5
SMAJ120A SMAJ120CA SG VG 120.0 133.00 147.00 1 193.0 2.07 5
SMAJ130A SMAJ130CA SK VK 130.0 144.00 159.00 1 209.0 1.91 5
SMAJ140A SMAJ140CA SB VB 140.0 155.00 171.00 1 226.8 1.76 5
SMAJ150A SMAJ150CA SM VM 150.0 167.00 185.00 1 243.0 1.65 5
SMAJ160A SMAJ160CA SP معاون رئیس جمهور 160.0 178.00 197.00 1 259.0 1.54 5
SMAJ170A SMAJ170CA SR VR 170.0 189.00 209.00 1 275.0 1.45 5
SMAJ180A SMAJ180CA ST VT 180.0 201.00 220.00 1 291.6 1.37 5
SMAJ190A SMAJ190CA SV VV 190.0 211.00 232.00 1 307.8 1.30 5
SMAJ200A SMAJ200CA SW فولکس واگن 200.0 224.00 247.00 1 324.0 1.23 5
SMAJ220A SMAJ220CA SX VX 220.0 246.00 272.00 1 356.0 1.12 5
SMAJ250A SMAJ250CA SZ VZ 250.0 279.00 309.00 1 405.0 0.99 5
SMAJ300A SMAJ300CA DE اون 300.0 335.00 371.00 1 486.0 0.82 5
SMAJ350A SMAJ350CA د.ج. HG 350.0 391.00 432.00 1 567.0 0.71 5
SMAJ400A SMAJ400CA DK هانگ کانگ 400.0 447.00 494.00 1 648.0 0.62 5
SMAJ440A SMAJ440CA DM HM 440.0 492.00 543.00 1 713.0 0.56 5

 يادداشت:

1.1پسوند "A" نشان دهنده دستگاه تحمل 5٪ است.

2.2 اضافه کردن پسوند "CA" پس از شماره بخش برای مشخص کردن دستگاه های دو جهت.

3.3برای دستگاه های دو طرفه با VRاز 10 ولت و کمتر،Rحد دو برابر شده.

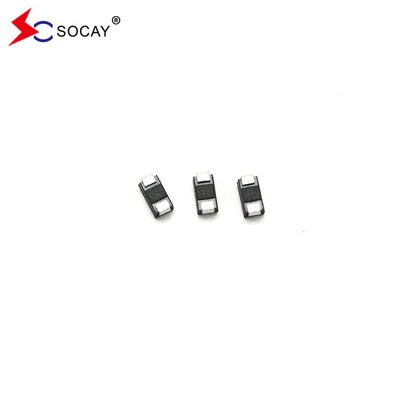

دیودهای 5 ولت TVS سطح نصب شده SMAJ5.0A سرکوب کننده ولتاژ گذرا یک طرفه 1





پارامتر نماد ارزش واحد
پراکندگی قدرت پالس اوج با یک شکل موج 10/1000μs (شکل 1) ((یادداشت 1) ، (یادداشت 2) PPPم 400 وات
جریان پالس اوج با شکل موج 10/1000μs. منPP جدول بعدی را ببینید آمپر
پخش قدرت در بخارگر بی نهایت در TL=75°C PM ((AV) 1.0 وات
اوج جریان موج جلو، 8.3ms یک موج نیمه سینوس (تذکر 3) منFSM 40 آمپر
حداکثر ولتاژ لحظه ای جلو در 25A فقط برای یک جهت (توجه 4) VF 3.5/5.0 ولتاژ
اتصال کار و محدوده دمای ذخیره سازی. TJ، TSTG -55 تا +150 °C

يادداشت:

1پالس جریان غیر تکراری، بر اساس شکل 3 و بالاتر از TA= 25 درجه سانتیگراد در شکل 2.

2. نصب شده بر روی 5.0mm x 5.0mm (0.03mm ضخیم) پد های مس به هر ترمینال.

3. 8.3ms تک نیمه موج سینوس، یا موج معادل مربع، چرخه کار = حداکثر 4 پالس در دقیقه

4. VF< 3.5V برای VBR< 200 ولت و VF< 6.5V برای VBR> 201 ولت

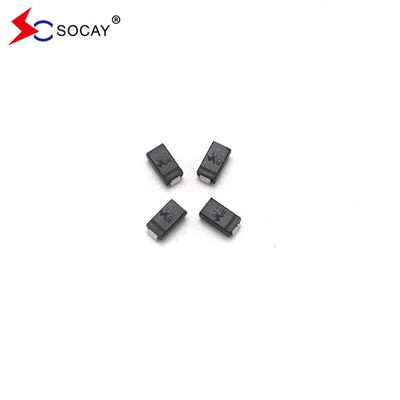

دیودهای 5 ولت TVS سطح نصب شده SMAJ5.0A سرکوب کننده ولتاژ گذرا یک طرفه 2
