خانه /محصولات/فیوز pptc قابل تنظیم مجدد/فیوز باز تنظیم شده 24 ولت PPTC SCF035-24-1206RB SMD1206 بسته Imax 100A

فیوز باز تنظیم شده 24 ولت PPTC SCF035-24-1206RB SMD1206 بسته Imax 100A

3500 عدد
MOQ
negotiable
قیمت
فیوز باز تنظیم شده 24 ولت PPTC SCF035-24-1206RB SMD1206 بسته Imax 100A
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: فیوز pptc قابل تنظیم مجدد
نوع بسته بندی: SMD1206
نگهش دارم: 0.35A
سفر می کنم: 0.75A
Vmax: ۲۴ ولت
حداکثر: 100A
P dtyp.: 0.6 وات
حداکثر زمان برای سفر فعلی: 8A
حداکثر زمان برای سفر: 0.1 ثانیه
حداقل مقاومت: 0.25Ω
حداکثر مقاومت: 1.4Ω
برجسته کردن:

فیوز قابل تنظیم مجدد PPTC 24 ولت,فیوز قابل تنظیم مجدد PPTC 100A,فیوز قابل تنظیم مجدد PPTC 24V

,

PPTC Resettable Fuse 100A

,

PPTC 24V Resettable Fuse
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL, TUV, REACH, RoHS, ISO
شماره مدل: SCF035-24-1206RB
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

عرضه اصلی کارخانه فیوز بازنشسته شده 24 ولت PPTC SCF035-24-1206RB SMD1206 بسته Imax 100A



صفحه اطلاعات:SCF1206RB سری_v2207.1.pdf



شماره بخش جریان نگه داری جریان سفر ولتاژ نامی حداکثر جریان قدرت معمولی

حداکثر زمان

به "ترپ"

 مقاومت
  مننگهش دار(الف) منسفر(الف)

Vحداکثر

(Vdc)

منحداکثر

(الف)

P-آره.

(W)

جریان

(الف)

زمان

(دفعه)

Rدقیقه

(Ω)

R1max

(Ω)
SCF005-1206RB 0.05 0.15 60.0 100 0.4 0.25 1.50 3.600 50.00
SCF010-1206RB 0.10 0.25 60.0 100 0.4 0.50 1.00 1.600 15.00
SCF012-1206RB 0.12 0.29 30.0 100 0.4 1.00 0.20 1.350 12.00
SCF016-1206RB 0.16 0.37 30.0 100 0.4 1.00 0.30 1.000 6.000
SCF020-1206RB 0.20 0.46 24.0 100 0.6 8.00 0.08 0.350 3.500
SCF020-30-1206RB 0.20 0.46 30.0 100 0.6 8.00 0.08 0.350 3.500
SCF025-24-1206RB 0.25 0.50 24.0 100 0.6 8.00 0.08 0.350 2.700
SCF025-1206RB 0.25 0.50 16.0 100 0.6 8.00 0.08 0.350 2.700
SCF030-1206RB 0.30 0.65 16.0 100 0.6 8.00 0.10 0.250 2.000
SCF035-1206RB 0.35 0.75 16.0 100 0.6 8.00 0.10 0.250 1.300
SCF035-24-1206RB 0.35 0.75 24.0 100 0.6 8.00 0.10 0.250 1.400
SCF035-30-1206RB 0.35 0.75 30.0 100 0.6 8.00 0.10 0.250 1.400
SCF050-1206RB 0.50 1.00 6.0 100 0.6 8.00 0.10 0.150 0.700
SCF050-13.2-1206RB 0.50 1.00 13.2 100 0.6 8.00 0.10 0.150 0.700
SCF050-16-1206RB 0.50 1.00 16.0 100 0.6 8.00 0.10 0.150 1.000
SCF050-24-1206RB 0.50 1.00 24.0 100 0.6 8.00 0.10 0.150 0.750
SCF075-1206RB 0.75 1.50 6.0 100 0.6 8.00 0.20 0.090 0.500
SCF075-13.2-1206RB 0.75 1.50 13.2 100 0.6 8.00 0.20 0.090 0.500
SCF075-16-1206RB 0.75 1.50 16.0 100 0.6 8.00 0.20 0.090 0.500
SCF100-1206RB 1.00 1.80 6.0 100 0.6 8.00 0.30 0.055 0.270
SCF100-13.2-1206RB 1.00 1.80 13.2 100 0.6 8.00 0.30 0.055 0.270
SCF110-1206RB 1.10 1.80 8.0 100 0.6 8.00 0.30 0.050 0.230
SCF110-16-1206RB 1.10 1.80 16 100 0.6 8.00 0.30 0.050 0.260
SCF150-1206RB 1.50 3.00 6.0 100 0.8 8.00 1.00 0.040 0.130
SCF150-12-1206RB 1.50 3.00 12.0 40 0.6 8.00 1.00 0.040 0.130
SCF200-1206RB 2.00 3.50 6.0 100 0.8 8.00 1.00 0.018 0.080

من نگهش دار= جریان نگه دارید. حداکثر دستگاه در حال حاضر نمی خواهد در 25 شروع°Cهنوز هواست

من سفرحداقل جریان که در آن دستگاه همیشه در 25 حرکت می کند°Cهنوز هواست

V حداکثر= حداکثر ولتاژ کار دستگاه می تواند بدون آسیب در جریان نامی (Imax) مقاومت کند.

من حداکثر= حداکثر جریان خطای دستگاه می تواند بدون آسیب در ولتاژ نامی (Vmax) مقاومت کند.

P dنوع=حداکثر از بین رفتن قدرت در حالت فعال شدن دستگاه در 25°Cمحیط هوای ثابت در ولتاژ نامی

R دقیقه= حداقل مقاومت دستگاه قبل از پرتاب در 25°C.

R 1max= حداکثر مقاومت دستگاه یک ساعت پس از جریان مجدد اندازه گیری می شود.





ویژگی ها:

u مطابق با RoHS و بدون هالوجن

u سریع تر، 1206 ابعاد، نصب سطح، حالت جامد

u جریان عملیاتی: 0.05A ~ 2.00A

u حداکثر ولتاژ: 6V ~ 60Vdc

u دمای کار: -40°C ~ + 85°C







تستماده شرایط آزمایش قبول کن / معیارهای رد
مقاومت در هوای بی حرکت @ 25°C Rدقیقه≤R≤R1حداکثر
زمان سفر جریان مشخص شده، Vحداکثر، 25°C T≤حداقل زمان سفر
جریان نگهدارنده 30دقيقه، ساعت 1H هيچ سفري
چرخه زندگی سفر Vحداکثر، منحداکثر، 100سائیکل هیچ قوس و شعله ای نداره
تحمل در سفر Vحداکثر، 1 ساعت هیچ قوس و شعله ای نداره









تستماده شرایط آزمایش تغییر مقاومت
پیری غیرفعال 85°C، 1000 ساعت ±10%
افزایش رطوبت 85°C/85%RH.100 ساعت ±5٪
شوک حرارتی

MIL-STD-202 روش 107G

+85°C/-40°C، 20 بار

 ±33٪ تغییر مقاومت معمولی
مقاومت در برابر حلال MIL-STD-202, روش 215 هیچ تغییری
ارتعاش ML-STD-883C، شرایط آزمایش A هیچ تغییری





مدل حداکثر دمای عملیاتی محیط (°C)
  -40 -20 0 25 40 50 60 70 85
SCF005-1206RB 0.09 0.08 0.06 0.05 0.04 0.036 0.033 0.029 0.02
SCF010-1206RB 0.18 0.16 0.12 0.10 0.08 0.072 0.066 0.058 0.04
SCF012-1206RB 0.216 0.192 0.144 0.120 0.096 0.086 0.079 0.070 0.048
SCF016-1206RB 0.288 0.256 0.192 0.160 0.128 0.115 0.106 0.093 0.064
SCF020-1206RB 0.31 0.26 0.22 0.20 0.18 0.16 0.15 0.13 0.07
SCF020-30-1206RB 0.31 0.26 0.22 0.20 0.18 0.16 0.15 0.13 0.07
SCF025-24-1206RB 0.37 0.33 0.29 0.25 0.22 0.20 0.17 0.15 0.12
SCF025-1206RB 0.37 0.33 0.29 0.25 0.22 0.20 0.17 0.15 0.12
SCF030-1206RB 0.444 0.396 0.348 0.30 0.264 0.24 0.204 0.18 0.144
SCF035-1206RB 0.50 0.45 0.40 0.35 0.30 0.27 0.24 0.21 0.15
SCF035-24-1206RB 0.50 0.45 0.40 0.35 0.30 0.27 0.24 0.21 0.15
SCF035-30-1206RB 0.50 0.45 0.40 0.35 0.30 0.27 0.24 0.21 0.15
SCF050-1206RB 0.71 0.64 0.57 0.50 0.42 0.39 0.35 0.31 0.25
SCF050-13.2-1206RB 0.71 0.64 0.57 0.50 0.42 0.39 0.35 0.31 0.25
SCF050-16-1206RB 0.71 0.64 0.57 0.50 0.42 0.39 0.35 0.31 0.25
SCF050-24-1206RB 0.639 0.576 0.513 0.50 0.378 0.351 0.315 0.279 0.225
SCF075-1206RB 1.14 1.01 0.88 0.75 0.65 0.59 0.54 0.49 0.41
SCF075-13.2-1206RB 1.14 1.01 0.88 0.75 0.65 0.59 0.54 0.49 0.41
SCF075-16-1206RB 1.14 1.01 0.88 0.75 0.65 0.59 0.54 0.49 0.41
SCF100-1206RB 1.45 1.31 1.15 1.00 0.84 0.77 0.69 0.61 0.48
SCF100-13.2-1206RB 1.305 1.179 1.035 1.00 0.756 0.693 0.621 0.549 0.432
SCF110-1206RB 1.595 1.441 1.265 1.10 0.924 0.847 0.759 0.671 0.528
SCF110-16-1206RB 1.595 1.441 1.265 1.10 0.924 0.847 0.759 0.671 0.528
SCF150-1206RB 2.18 1.94 1.72 1.50 1.28 1.17 1.06 0.96 0.77
SCF150-12-1206RB 2.18 1.94 1.72 1.50 1.28 1.17 1.06 0.96 0.77
SCF200-1206RB 2.60 2.44 2.35 2.00 1.78 1.67 1.50 1.45 1.10

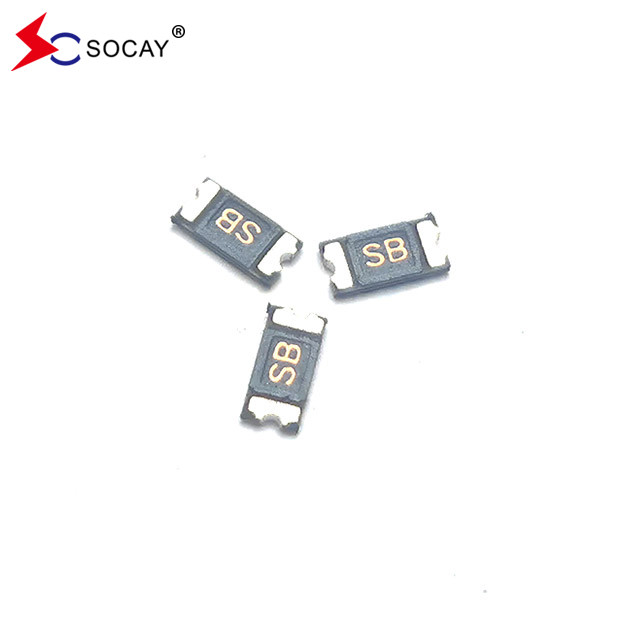

فیوز باز تنظیم شده 24 ولت PPTC SCF035-24-1206RB SMD1206 بسته Imax 100A 0

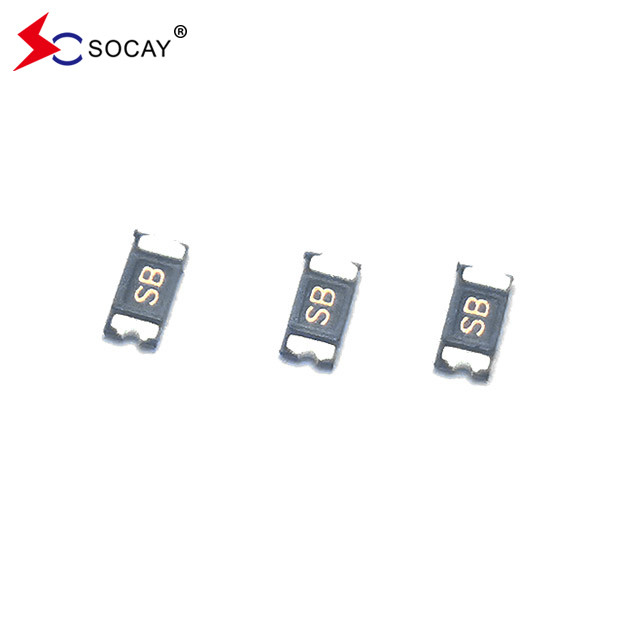

فیوز باز تنظیم شده 24 ولت PPTC SCF035-24-1206RB SMD1206 بسته Imax 100A 1

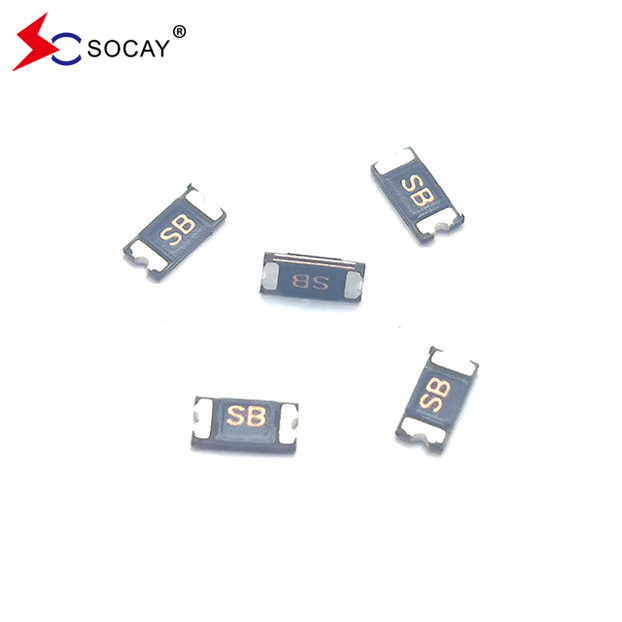

فیوز باز تنظیم شده 24 ولت PPTC SCF035-24-1206RB SMD1206 بسته Imax 100A 2

فیوز باز تنظیم شده 24 ولت PPTC SCF035-24-1206RB SMD1206 بسته Imax 100A 3



شماره بخش مقدار شماره بخش مقدار
SCF005-1206RB 3500 PCS SCF050-24-1206RB 3500 PCS
SCF010-1206RB 3500 PCS SCF075-1206RB 5000 PCS
SCF012-1206RB 3500 PCS SCF075-13.2-1206RB 5000 PCS
SCF016-1206RB 5000 PCS SCF075-16-1206RB 3500 PCS
SCF020-1206RB 5000 PCS SCF100-1206RB 5000 PCS
SCF020-30-1206RB 5000 PCS SCF100-13.2-1206RB 3500 PCS
SCF025-1206RB 5000 PCS SCF110-1206RB 5000 PCS
SCF025-24-1206RB 5000 PCS SCF110-16-1206RB 3500 PCS
SCF030-1206RB 5000 PCS SCF150-1206RB 3500 PCS
SCF035-1206RB 5000 PCS SCF150-12-1206RB 3500 PCS
SCF035-24-1206RB 3500 PCS SCF200-1206RB 3500 PCS
SCF035-30-1206RB 3500 PCS ... ...
SCF050-1206RB 5000 PCS ... ...
SCF050-13.2-1206RB 5000 PCS ... ...
SCF050-16-1206RB 5000 PCS ... ...





برچسب:

فیوز قابل تنظیم مجدد SMD,فیوز قابل تنظیم مجدد سطحی,PPTC پلیمر قابل تنظیم مجدد

فیوز قابل تنظیم مجدد PPTC 24 ولت,فیوز قابل تنظیم مجدد PPTC 100A,فیوز قابل تنظیم مجدد PPTC 24V

Resettable Polymer PPTC
