Imax 40A PPTC فیوز قابل تنظیم مجدد SCF050-9-0805RB 0.5A 9Vmax بسته SMD0805

4000 عدد
MOQ
negotiable
قیمت
Imax 40A PPTC فیوز قابل تنظیم مجدد SCF050-9-0805RB 0.5A 9Vmax بسته SMD0805
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: فیوز pptc قابل تنظیم مجدد
نوع بسته بندی: SMD0805
نگهش دارم: 0.5A
سفر می کنم: 1A
Vmax: 9 ولت
حداکثر: 40A
P dtyp.: 0.5 وات
حداکثر زمان برای سفر فعلی: 8A
حداکثر زمان برای سفر: 0.1 ثانیه
حداقل مقاومت: 0.15Ω
حداکثر مقاومت: 0.9Ω
برجسته کردن:

40A PPTC فیوز قابل تنظیم مجدد,SMD0805 PPTC فیوز قابل تنظیم مجدد,40A فیوز قابل تنظیم مجدد

,

SMD0805 PPTC Resettable Fuse

,

40A Resettable Fuse
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL, TUV, REACH, RoHS, ISO
شماره مدل: SCF050-9-0805RB
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

SOCAY PPTC فیوز قابل تنظیم مجدد SCF050-9-0805RB 0.5A 9Vmax SMD0805 بسته Imax 40A



صفحه اطلاعات:SCF0805RB سری_v22081.pdf



شماره بخش جریان نگه داری جریان سفر ولتاژ نامی حداکثر جریان قدرت معمولی

حداکثر زمان

به "ترپ"

 مقاومت
  مننگهش دار(الف) منسفر(الف)

Vحداکثر

(Vdc)

منحداکثر

(الف)

P-آره.

(W)

جریان

(الف)

زمان

(دفعه)

Rدقیقه

(Ω)

R1max

(Ω)
SCF005-0805RB 0.05 0.15 15.0 100 0.50 0.50 1.50 1.500 25.00
SCF010-0805RB 0.10 0.30 15.0 100 0.50 0.50 1.50 1.000 8.000
SCF010-24-0805RB 0.10 0.30 24.0 100 0.50 0.50 1.50 1.000 8.000
SCF020-0805RB 0.20 0.50 9.0 100 0.50 8.00 0.02 0.500 3.500
SCF025-0805RB 0.25 0.50 6.0 100 0.50 8.00 0.02 0.450 3.200
SCF030-0805RB 0.30 0.70 6.0 100 0.50 8.00 0.10 0.250 2.000
SCF035-0805RB 0.35 0.75 6.0 100 0.50 8.00 0.10 0.250 1.200
SCF035-12-0805RB 0.35 0.75 12.0 100 0.50 8.00 0.10 0.250 1.300
SCF050-0805RB 0.50 1.00 6.0 100 0.60 8.00 0.10 0.150 0.850
SCF050-9-0805RB 0.50 1.00 9.0 40 0.50 8.00 0.10 0.150 0.900
SCF075-0805RB 0.75 1.50 6.0 100 0.60 8.00 0.20 0.090 0.385
SCF100-0805RB 1.00 1.95 6.0 100 0.60 8.00 0.30 0.060 0.230
SCF110-0805RB 1.10 2.20 6.0 100 0.60 8.00 0.30 0.060 0.210

من نگهش دار= جریان نگه دارید. حداکثر دستگاه در حال حاضر نمی خواهد در 25 شروع°Cهنوز هواست

من سفرحداقل جریان که در آن دستگاه همیشه در 25 حرکت می کند°Cهنوز هواست

V حداکثر= حداکثر ولتاژ کار دستگاه می تواند بدون آسیب در جریان نامی (Imax) مقاومت کند.

من حداکثر= حداکثر جریان خطای دستگاه می تواند بدون آسیب در ولتاژ نامی (Vmax) مقاومت کند.

P dنوع=حداکثر از بین رفتن قدرت در حالت فعال شدن دستگاه در 25°Cمحیط هوای ثابت در ولتاژ نامی

R دقیقه= حداقل مقاومت دستگاه قبل از پرتاب در 25°C.

R 1max= حداکثر مقاومت دستگاه یک ساعت پس از جریان مجدد اندازه گیری می شود.









ویژگی ها:

u مطابق با RoHS و بدون هالوجن

u سریع تر، 0805 ابعاد، نصب سطح، حالت جامد

u جریان عملیاتی: 0.05A ~ 1.10A

u حداکثر ولتاژ: 6V ~ 24Vdc

u دمای کار: -40°C ~ + 85°C





تستماده شرایط آزمایش قبول کن / معیارهای رد
مقاومت در هوای بی حرکت @ 25°C Rدقیقه≤R≤R1حداکثر
زمان سفر جریان مشخص شده، Vحداکثر، 25°C T≤حداقل زمان سفر
جریان نگهدارنده 30دقيقه، ساعت 1H هيچ سفري
چرخه زندگی سفر Vحداکثر، منحداکثر، 100سائیکل هیچ قوس و شعله ای نداره
تحمل در سفر Vحداکثر، 1 ساعت هیچ قوس و شعله ای نداره





مواد پایانی مس نیکل-پلاک شده
منطقه جوش با مشخصات EIA RS 186-9E و ANSI/J-STD-002 دسته 3 مطابقت دارد.





تستماده شرایط آزمایش تغییر مقاومت
پیری غیرفعال 85°C، 1000 ساعت ±10%
افزایش رطوبت 85°C/85%RH.100 ساعت ±5٪
شوک حرارتی

MIL-STD-202 روش 107G

+85°C/-40°C، 20 بار

 ±33٪ تغییر مقاومت معمولی
مقاومت در برابر حلال MIL-STD-202, روش 215 هیچ تغییری
ارتعاش ML-STD-883C، شرایط آزمایش A هیچ تغییری



مدل حداکثر دمای عملیاتی محیط (°C)
  -40 -20 0 25 40 50 60 70 85
SCF005-0805RB 0.070 0.063 0.058 0.050 0.043 0.035 0.030 0.025 0.018
SCF010-0805RB 0.140 0.125 0.115 0.100 0.085 0.070 0.060 0.050 0.035
SCF010-24-0805RB 0.140 0.125 0.115 0.100 0.085 0.070 0.060 0.050 0.035
SCF020-0805RB 0.280 0.250 0.230 0.200 0.170 0.140 0.120 0.100 0.070
SCF025-0805RB 0.350 0.310 0.290 0.250 0.210 0.180 0.150 0.013 0.090
SCF030-0805RB 0.420 0.380 0.350 0.300 0.255 0.210 0.180 0.150 0.110
SCF035-0805RB 0.470 0.440 0.390 0.350 0.300 0.270 0.240 0.200 0.140
SCF035-12-0805RB 0.470 0.440 0.390 0.350 0.300 0.270 0.240 0.200 0.140
SCF050-0805RB 0.680 0.620 0.550 0.500 0.400 0.370 0.330 0.290 0.230
SCF050-9-0805RB 0.680 0.620 0.550 0.500 0.400 0.370 0.330 0.290 0.230
SCF075-0805RB 1.000 0.900 0.790 0.750 0.630 0.570 0.530 0.410 0.340
SCF100-0805RB 1.350 1.250 1.100 1.000 0.820 0.740 0.650 0.550 0.420
SCF110-0805RB 1.450 1.350 1.200 1.100 0.920 0.840 0.750 0.650 0.520

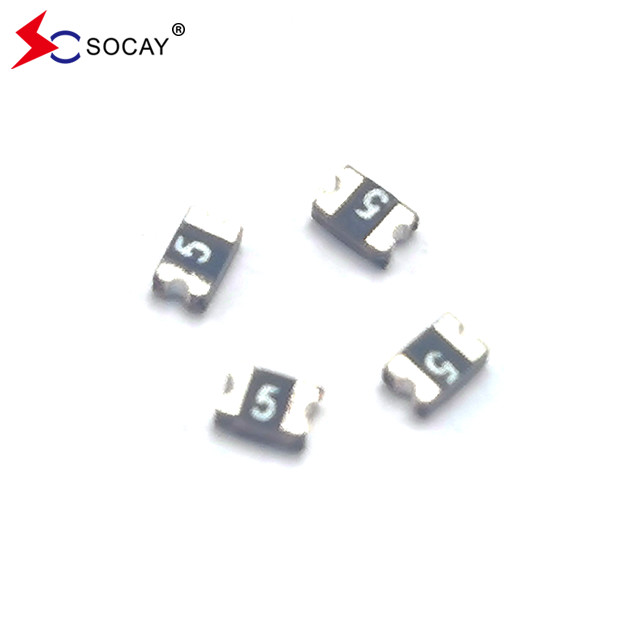

Imax 40A PPTC فیوز قابل تنظیم مجدد SCF050-9-0805RB 0.5A 9Vmax بسته SMD0805 0

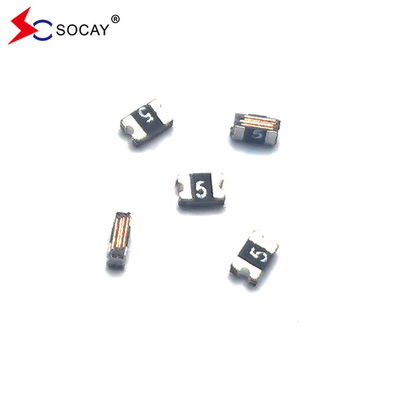

Imax 40A PPTC فیوز قابل تنظیم مجدد SCF050-9-0805RB 0.5A 9Vmax بسته SMD0805 1

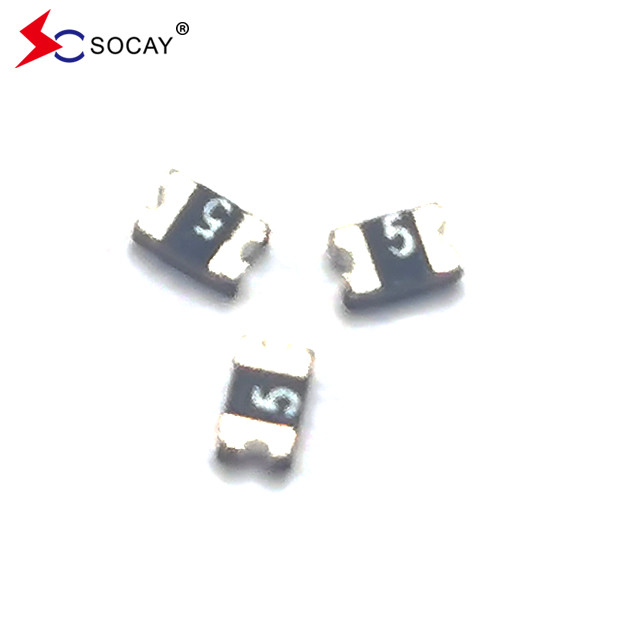

Imax 40A PPTC فیوز قابل تنظیم مجدد SCF050-9-0805RB 0.5A 9Vmax بسته SMD0805 2



شماره بخش مقدار شماره بخش مقدار
SCF005-0805RB 5000 PCS SCF035-12-0805RB 5000 PCS
SCF010-0805RB/SCF010-24-0805RB 5000 PCS SCF050-0805RB 5000 PCS
SCF020-0805RB 5000 PCS SCF050-9-0805RB 4000 PCS
SCF025-0805RB 5000 PCS SCF075-0805RB 4000 PCS
SCF030-0805RB 5000 PCS SCF100-0805RB 4000 PCS
SCF035-0805RB 5000 PCS SCF110-0805RB 4000 PCS
