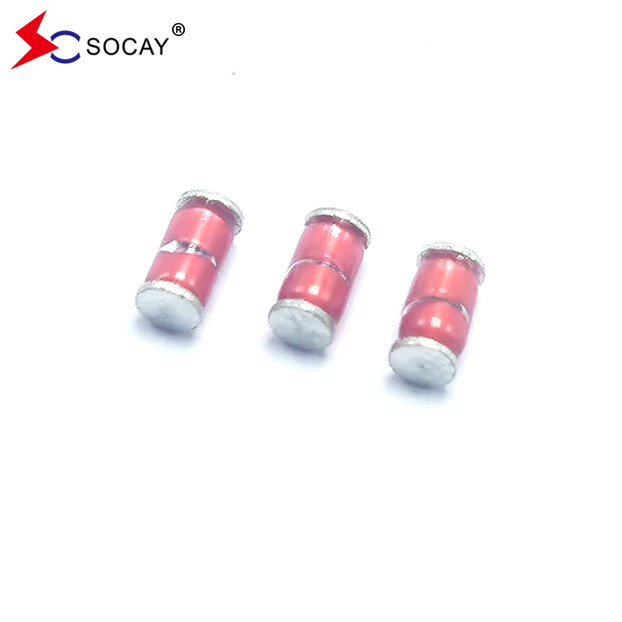

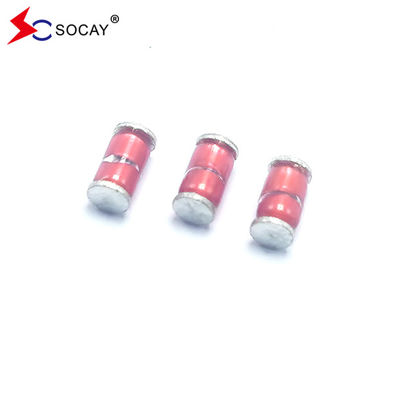

SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD

قابل مذاکره
MOQ
negotiable
قیمت
SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
مورد: محافظ های Spark Gap
اندازه بسته: SMD
در مقابل: 140(119~221)V
IR/DC: 100M/50V
ج: 1.0pF
8/20μS: 1000A
تست زندگی موجی: 10 کیلو ولت / 150 آمپر، > 200 تن
برجسته کردن:

محافظ گپ های جرقه ای SPG,محافظ های SMD Spark Gap

,

SMD Spark Gap Protectors
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: REACH,RoHS,ISO
شماره مدل: SCB-141N-SMD
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

SOCAY SCB-141N-SMD SMD Spark Gap Protectors (SPG) 1000A @8/20μS IR/DC 100M/50V



صفحه اطلاعات:SCB-SMD_v22041.pdf



بخششماره

DC Spark-over

ولتاژ

Vs(V)

حداقل

عایق بندی

مقاومت

IR ((OHM) / DC

حداکثر

ظرفیت

1KHZ-6Vmax

C (pF)

افزایشCاجاره

ظرفیت

8/20 μS

 زندگی موج تست
SCB-141N-SMD 140 ((98~182) 100M / 50V 1.0 1000A 10KV / 150A ، >200T
SCB-181N-SMD 180 ((126 ~ 234) 100M / 50V 1.0 1000A 10KV / 150A ، >200T
SCB-201M-SMD 200 ((160 ~ 240) 100M /100V 1.0 1000A 10KV / 150A ، >200T
SCB-301M-SMD 300 ((240 ~ 360) 100M /100V 1.0 1000A 10KV / 150A ، >200T
SCB-401M-SMD 400 ((320 ~ 480) 100M / 250V 1.0 1000A 10KV / 150A ، >200T
SCB-501M-SMD 500 ((400 ~ 600) 100M / 250V 1.0 1000A 10KV / 150A ، >200T

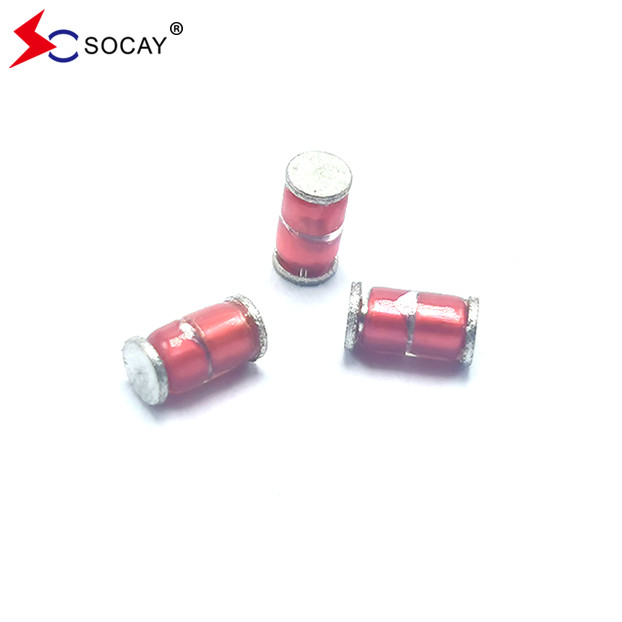

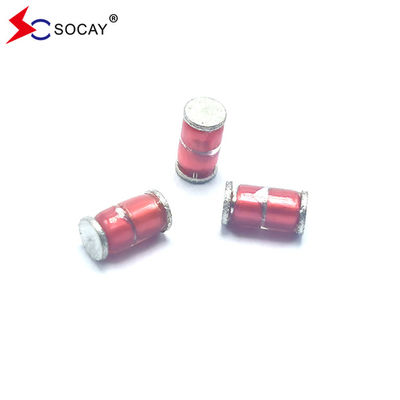

SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD 0

روش انتخاب / نام مدل


1برای دانستن ولتاژ کار، محصول، پورت برنامه، سطح حفاظت مشتری.
2"حداقل ولتاژ قطع DC > 1.2 برابر ولتاژ کار عادی DC.
3بسته بندی، اندازه و سرعت جریان دستگاه را با توجه به پورت استفاده و سطح حفاظت انتخاب کنید.







کاربردها:



انواع محصولات برق، عایق ها، اینورترها، تجهیزات پزشکی، کنورتر 485، محصولات ارتباطی، محصولات امنیتی.





پست ها روش آزمایش استاندارد
ولتاژ روشن شدن DC ولتاژ تخلیه شروع (Vs) را با افزایش تدریجی ولتاژ DC اعمال شده اندازه گیری کنید. جریان آزمایش حداکثر 0.5mA است. و ولتاژ DC در محدوده 100V/s ((Vs<1000V) یا 500V/s ((Vs≥1000V) افزایش می یابد.

نرخ تغییر، در حدود ± 30%

مقاومت عایق و ظرفیت

مطابق با مشخصات مشخصه
مقاومت عایق مقاومت عایق را در سراسر ترمینال در ولتاژ منظم اندازه گیری کنید. اما ولتاژ آزمایش از ولتاژ سوزان DC فراتر نمی رود.
ظرفیت اندازه گیری ظرفیت الکترواستاتیک با اعمال ولتاژ کمتر از 6V (در 1KHz) بین پایانه ها.
زندگی ایستاتیک 10KV با 1500pf تهویه دهنده از طریق مقاومت 2KΩ تخلیه می شود. 200 بار در فواصل 10 ثانیه.

△Vs/Vs≤30%

ویژگی های سایر اقلام باید با مقدار مشخص شده مطابقت داشته باشند.

جريان زياد

ظرفیت

 1.2/50μs & 8/20μs، 1000A، به طور الکتریکی با مقاومت (1 ~ 2 Ω) متصل شده، ±5 بار، هر وقفه زمانی 60 ثانیه است. پس از آن، ظاهر بیرونی باید به صورت بصری بررسی شود. هيچ شکاف و شکستي وجود نداره
مقاومت در برابر سرما اندازه گیری پس از -40°C/1000 HRS و دمای عادی/2 HRS. ویژگی ها مطابق با مشخصات نامگذاری شده است
مقاومت گرما اندازه گیری پس از 125 °C / 1000 HRS و دمای عادی/2 HRS.
مقاومت در برابر رطوبت اندازه گیری پس از رطوبت 90 ~ 95 °C ((45 °C)) / 1000 HRS و دمای عادی/2 HRS.
چرخه دما 10 بار تکرار چرخه -40°C /30 دقیقه →معمول، دمای 2 دقیقه →125°C/30 دقیقه، اندازه گیری پس از دمای طبیعی/2 ساعت.
توانایی جوش دادن فلکس را اعمال کنید و در 230±5°C در جوش آلیاژ به مدت 3 ثانیه تا نقطه 1.5mm از بدن غوطه ور کنید. سیم سرب به طور مساوی با جوش پوشانده شده است
گرما جوش اندازه گیری پس از سیم سرب به نقطه 1.5mm از بدن در 260±5 °C جوش 10sec غوطه ور شده است مطابق با مشخصات نامی
قدرت کشش بار 0.5kg را برای 10 ثانیه اعمال کنید. سرب نباید برای شکستن خارج شود.
قدرت خم شدن سیم سرب را در نقطه 2 میلی متر از بدن تحت بار 0.25 خم کنید و به نقطه اصلی خود برگردید. یک بار تکرار کنید.

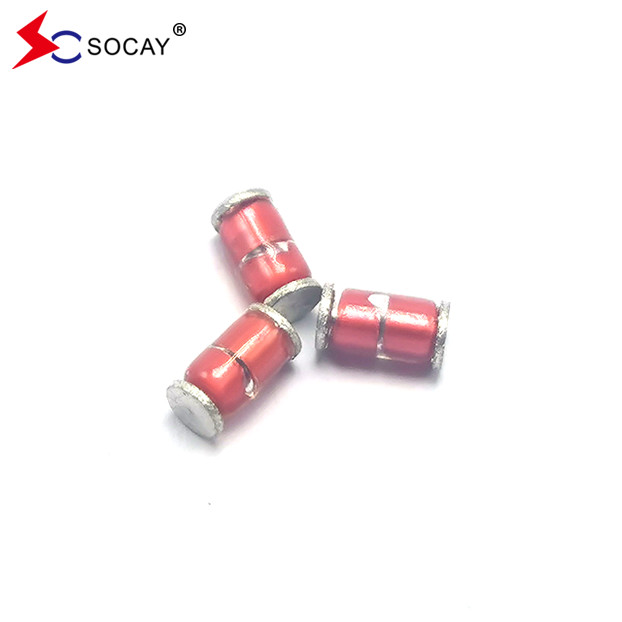

SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD 1


محصولات اصلی SOCAY شامل طیف گسترده ای از لوله های تخلیه گاز سرامیکی (GDT) ، دیود های سرکوب موقت (TVS Diodes) ، ESD Suppressor، Thyristor Surge Suppressors (TSS) ،محافظ گپ های جرقه ای (SPG)، واریستورها (MOV) ، واریستورهای تراشه ای (MLV) ، فیوز قابل تنظیم مجدد PTC ، ترمیستورهای ضریب دمای منفی (NTC Thermistors) ، Chip Bead ، Diodes Schottky ، Diode Zener ، و غیرهاز طراحی مدار تا آزمایش محصول (و ارائه گزارش های آزمایش)با کیفیت و خدمات عالی، SOCAY از طرف مشتریان مورد ستایش قرار گرفته و از سوی صنعت مورد احترام قرار گرفته است.
