خانه /محصولات/لوله تخلیه شیشه ای/SCB-141N لوله تخلیه شیشه ای سرب محوری 1.0pF 1000A مناسب برای منابع برق

SCB-141N لوله تخلیه شیشه ای سرب محوری 1.0pF 1000A مناسب برای منابع برق

2000 عدد
MOQ
negotiable
قیمت
SCB-141N لوله تخلیه شیشه ای سرب محوری 1.0pF 1000A مناسب برای منابع برق
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: محافظ گپ های جرقه ای (SPG)
نوع بسته بندی: سرب محوری
در مقابل: 140(119~221)V
IR/DC: 100M/50V
ج: 1.0pF
8/20μS: 1000A
تست زندگی موجی: 10 کیلو ولت / 150 آمپر، > 200 تن
برجسته کردن:

سرب محوری لوله تخلیه شیشه ای,لوله تخلیه شیشه ای 1.0pF

,

Glass Discharge Tube 1.0pF
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: REACH,RoHS,ISO
شماره مدل: SCB-141N
سند: بروشور محصول PDF
پرداخت
جزئیات بسته بندی: مهمات بسته بندی فله
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

لوله تخلیه شیشه ای محوری SCB-141N Vs 140 ((119 ~ 221) V 1.0pF @ 8 / 20μS 1000A مناسب برای منابع برق



صفحه اطلاعات:SCB_v22041.pdf





بخششماره

DC Spark-over

ولتاژ

Vs(V)

حداقل

عایق بندی

مقاومت

IR ((OHM) / DC

حداکثر

ظرفیت

1KHZ-6Vmax

C (pF)

افزایشCاجاره

ظرفیت

8/20 μS

 زندگی موج تست
SCB-141N 140 ((126~210) 100M / 50V 1.0 1000A 10KV / 150A ، >200T
SCB-181N 180 ((126 ~ 234) 100M / 50V 1.0 1000A 10KV / 150A ، >200T
SCB-201M 200 ((160 ~ 240) 100M /100V 1.0 1000A 10KV / 150A ، >200T
SCB-301M 300 ((240 ~ 360) 100M /100V 1.0 1000A 10KV / 150A ، >200T
SCB-401M 400 ((320 ~ 480) 100M / 250V 1.0 1000A 10KV / 150A ، >200T
SCB-501M 500 ((400 ~ 600) 100M / 250V 1.0 1000A 10KV / 150A ، >200T
SCB-601M 600 ((480 ~ 720) 100M / 250V 1.0 1000A 10KV / 150A ، >200T
SCB-701M 700 ((560 ~ 840) 100M / 250V 1.0 1000A 10KV / 150A ، >200T
SCB-102M 1000 ((800~1200) 100M / 500V 1.0 1000A 10KV / 150A ، >200T
SCB-122M 1200 ((960~1440) 100M / 500V 1.0 1000A 10KV / 150A ، >200T
SCB-152M 1500 ((1200~1800) 100M / 500V 1.0 1000A 10KV / 150A ، >200T

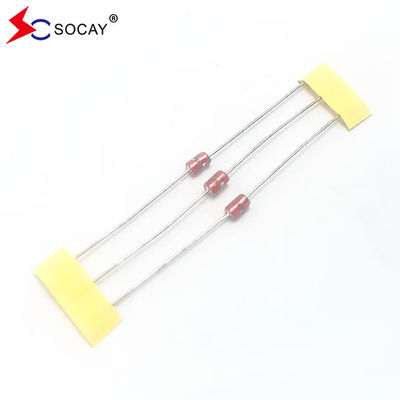

SCB-141N لوله تخلیه شیشه ای سرب محوری 1.0pF 1000A مناسب برای منابع برق 0



ویژگی ها:

u تقریباً صفر جریان نشت قبل از ولتاژ قفل

u تخریب کمتر در حالت روشن / خاموش

u قابلیت مقاومت بالا در برابر صاعقه های مکرر.

u ظرفیت الکترود پایین (≤1.0pF) و عایق بندی بالا (≥100MΩ).

با RoHS مطابقت داره.

دو طرفه متماثل.

u حساسیت به دما، رطوبت و نور.

u دمای کار: -45 °C ~ + 125 °C

u دمای نگهداری: -45°C ~ +125°C

u سطح MSL 1 را بر اساس J-STD-020 برآورده می کند






کاربردها:

u منابع برق

u خاموش کردن جرقه های موتور

u جذب جرقه های رله

u محافظت از نبض خط داده

u دستگاه های الکترونیکی که نیاز به تطابق UL497A و UL497B دارند

u تلفن / فکس / مودم

u فرستنده ها/ گیرنده های سیگنال فرکانس بالا

u آنتن ماهواره ای

u تقویت کننده های رادیویی

u سیستم های هشدار

لوله های اشعه کاتود در مانیتورها/تلویزیون ها





بخششماره کد رنگ1 کد رنگ2 کد رنگ3
SCB-141N سیاه زرد -
SCB-181N خاکستری - -
SCB-201M قرمز - -
SCB-301M نارنجی - -
SCB-401M زرد - -
SCB-501M سبز - -
SCB-601M آبی - -
SCB-701M بنفش - -
SCB-102M سیاه - -
SCB-122M سیاه قرمز قرمز
SCB-152M سیاه سبز قرمز



پست ها روش آزمایش استاندارد
ولتاژ روشن شدن DC ولتاژ تخلیه شروع (Vs) را با افزایش تدریجی ولتاژ DC اعمال شده اندازه گیری کنید. جریان آزمایش حداکثر 0.5mA است. و ولتاژ DC در محدوده 100V/s ((Vs<1000V) یا 500V/s ((Vs≥1000V) افزایش می یابد.

نرخ تغییر، در حدود ± 30%

مقاومت عایق و ظرفیت

مطابق با مشخصات مشخصه
مقاومت عایق مقاومت عایق را در سراسر ترمینال در ولتاژ منظم اندازه گیری کنید. اما ولتاژ آزمایش از ولتاژ سوزان DC فراتر نمی رود.
ظرفیت اندازه گیری ظرفیت الکترواستاتیک با اعمال ولتاژ کمتر از 6V (در 1KHz) بین پایانه ها.
زندگی ایستاتیک 10KV با 1500pf تهویه دهنده از طریق مقاومت 2KΩ تخلیه می شود. 200 بار در فواصل 10 ثانیه.

△Vs/Vs≤30%

ویژگی های سایر اقلام باید با مقدار مشخص شده مطابقت داشته باشند.

جريان زياد

ظرفیت

 1.2/50μs & 8/20μs، 1000A، به طور الکتریکی با مقاومت (1 ~ 2 Ω) متصل شده، ±5 بار، هر وقفه زمانی 60 ثانیه است. پس از آن، ظاهر بیرونی باید به صورت بصری بررسی شود. هيچ شکاف و شکستي وجود نداره
مقاومت در برابر سرما اندازه گیری پس از -40°C/1000 HRS و دمای عادی/2 HRS. ویژگی ها مطابق با مشخصات نامگذاری شده است
مقاومت گرما اندازه گیری پس از 125 °C / 1000 HRS و دمای عادی/2 HRS.
مقاومت در برابر رطوبت اندازه گیری پس از رطوبت 90 ~ 95 °C ((45 °C)) / 1000 HRS و دمای عادی/2 HRS.
چرخه دما 10 بار تکرار چرخه -40°C /30 دقیقه →معمول، دمای 2 دقیقه →125°C/30 دقیقه، اندازه گیری پس از دمای طبیعی/2 ساعت.
توانایی جوش دادن فلکس را اعمال کنید و در 230±5°C در جوش آلیاژ به مدت 3 ثانیه تا نقطه 1.5mm از بدن غوطه ور کنید. سیم سرب به طور مساوی با جوش پوشانده شده است
گرما جوش اندازه گیری پس از سیم سرب به نقطه 1.5mm از بدن در 260±5 °C جوش 10sec غوطه ور شده است مطابق با مشخصات نامی
قدرت کشش بار 0.5kg را برای 10 ثانیه اعمال کنید. سرب نباید برای شکستن خارج شود.
قدرت خم شدن سیم سرب را در نقطه 2 میلی متر از بدن تحت بار 0.25 خم کنید و به نقطه اصلی خود برگردید. یک بار تکرار کنید.











ولتاژ روشن شدن DC ولتاژ تخلیه شروع (Vs) را با افزایش تدریجی ولتاژ DC اعمال شده اندازه گیری کنید. جریان آزمایش حداکثر 0.5mA است. و ولتاژ DC در محدوده 100V/s ((Vs<1000V) یا 500V/s ((Vs≥1000V) افزایش می یابد.

نرخ تغییر، در حدود ± 30%

مقاومت عایق و ظرفیت

مطابق با مشخصات مشخصه
مقاومت عایق مقاومت عایق را در سراسر ترمینال در ولتاژ منظم اندازه گیری کنید. اما ولتاژ آزمایش از ولتاژ سوزان DC فراتر نمی رود.
ظرفیت اندازه گیری ظرفیت الکترواستاتیک با اعمال ولتاژ کمتر از 6V (در 1KHz) بین پایانه ها.
زندگی ایستاتیک 10KV با 1500pf تهویه دهنده از طریق مقاومت 2KΩ تخلیه می شود. 200 بار در فواصل 10 ثانیه.

△Vs/Vs≤30%

ویژگی های سایر اقلام باید با مقدار مشخص شده مطابقت داشته باشند.

جريان زياد

ظرفیت

 1.2/50μs & 8/20μs، 1000A، به طور الکتریکی با مقاومت (1 ~ 2 Ω) متصل شده، ±5 بار، هر وقفه زمانی 60 ثانیه است. پس از آن، ظاهر بیرونی باید به صورت بصری بررسی شود. هيچ شکاف و شکستي وجود نداره
مقاومت در برابر سرما اندازه گیری پس از -40°C/1000 HRS و دمای عادی/2 HRS. ویژگی ها مطابق با مشخصات نامگذاری شده است
مقاومت گرما اندازه گیری پس از 125 °C / 1000 HRS و دمای عادی/2 HRS.
مقاومت در برابر رطوبت اندازه گیری پس از رطوبت 90 ~ 95 °C ((45 °C)) / 1000 HRS و دمای عادی/2 HRS.
چرخه دما 10 بار تکرار چرخه -40°C /30 دقیقه →معمول، دمای 2 دقیقه →125°C/30 دقیقه، اندازه گیری پس از دمای طبیعی/2 ساعت.
توانایی جوش دادن فلکس را اعمال کنید و در 230±5°C در جوش آلیاژ به مدت 3 ثانیه تا نقطه 1.5mm از بدن غوطه ور کنید. سیم سرب به طور مساوی با جوش پوشانده شده است
گرما جوش اندازه گیری پس از سیم سرب به نقطه 1.5mm از بدن در 260±5 °C جوش 10sec غوطه ور شده است مطابق با مشخصات نامی
قدرت کشش بار 0.5kg را برای 10 ثانیه اعمال کنید. سرب نباید برای شکستن خارج شود.
قدرت خم شدن سیم سرب را در نقطه 2 میلی متر از بدن تحت بار 0.25 خم کنید و به نقطه اصلی خود برگردید. یک بار تکرار کنید.

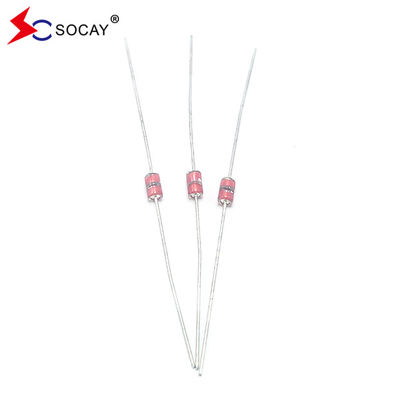

SCB-141N لوله تخلیه شیشه ای سرب محوری 1.0pF 1000A مناسب برای منابع برق 1

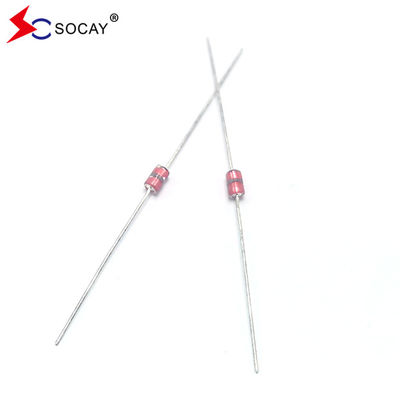

SCB-141N لوله تخلیه شیشه ای سرب محوری 1.0pF 1000A مناسب برای منابع برق 2
