خانه /محصولات/اجزای حفاظت از مدار/قطعات محافظ مدار یک طرفه دیودهای TVS SM8S20AG AEC-Q101 برای حفاظت خودرو واجد شرایط

قطعات محافظ مدار یک طرفه دیودهای TVS SM8S20AG AEC-Q101 برای حفاظت خودرو واجد شرایط

500 عدد
MOQ
negotiable
قیمت
قطعات محافظ مدار یک طرفه دیودهای TVS SM8S20AG AEC-Q101 برای حفاظت خودرو واجد شرایط
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: دیودهای TVS
نوع بسته بندی: DO-218AB
VR: 20 ولت
Ir@Vr @25℃: 5μA
Ir@Vr @175℃: 150μA
آی تی: 5 میلی آمپر
Vc@Ipp: 32.4 ولت
Ipp: 204A
دمای ذخیره سازی: -55 درجه سانتیگراد تا +175 درجه سانتیگراد
برجسته کردن:

اجزای محافظ مدار یک طرفه,AEC-Q101 قطعات محافظ مدار,SM8S20AG

,

AEC-Q101 Circuit Protection Components

,

SM8S20AG
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL,REACH,RoHS,ISO
شماره مدل: SM8S20AG
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

دیودهای TVS یک طرفه SM8S20AG، AEC-Q101 را برآورده می کنند، برای حفاظت خودرو



صفحه اطلاعات:SM8SXXG سری_v23091.pdf

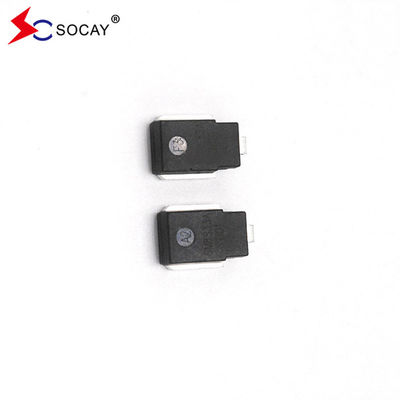

قطعات محافظ مدار یک طرفه دیودهای TVS SM8S20AG AEC-Q101 برای حفاظت خودرو واجد شرایط 0

توضیحات:

سری SM8S به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ موقت ناشی از رعد و برق و سایر وقایع ولتاژ موقت طراحی شده است.

شماره بخش

اوج کار

عقب

ولتاژ VRWM

(V)

تقسیم بندی

ولتاژ

VBR (V)

جریان آزمایش

منT

(mA)

حداکثر نشت معکوس منR @VRWM

(μA)

حداکثر

منR@VRWMTJ=175°C

(μA)

حداکثر عقبافزایشجریان

منPP(الف)①

حداکثر ولتاژ قفل

VC @منPP

(V)
واحد دو   مدر. ماَکس.
SM8S20AG SM8S20CAG 20.0 22.2 24.5 5.0 10 150 204 32.4
SM8S22AG SM8S22CAG 22.0 24.4 26.9 5.0 10 150 186 35.5
SM8S24AG SM8S24CAG 24.0 26.7 29.5 5.0 10 150 170 38.9
SM8S26AG SM8S26CAG 26.0 28.9 31.9 5.0 10 150 157 42.1
SM8S28AG SM8S28CAG 28.0 31.1 34.4 5.0 10 150 145 45.4
SM8S30AG SM8S30CAG 30.0 33.3 36.8 5.0 10 150 136 48.4
SM8S33AG SM8S33CAG 33.0 36.7 40.6 5.0 10 150 124 53.3
SM8S36AG SM8S36CAG 36.0 40.0 44.2 5.0 10 150 114 58.1
SM8S40AG SM8S40CAG 40.0 44.4 49.1 5.0 10 150 102 64.5
SM8S43AG SM8S43CAG 43.0 47.8 52.8 5.0 10 150 95.1 69.4
SM8S45AG SM8S45CAG 45.0 50.0 55.3 5.0 10 150 90.8 72.7
SM8S48AG SM8S48CAG 48.0 53.3 58.9 5.0 10 150 85.3 77.4
SM8S51AG SM8S51CAG 51.0 56.7 62.7 5.0 10 150 80.1 82.4
SM8S54AG SM8S54CAG 54.0 60.0 66.3 5.0 10 150 75.8 87.1
SM8S58AG SM8S58CAG 58.0 64.4 71.2 5.0 10 150 70.5 93.6
SM8S60AG SM8S60CAG 60.0 66.7 73.7 5.0 10 150 68.2 96.8
SM8S64AG SM8S64CAG 64.0 71.1 78.6 5.0 10 150 64.1 103.0
SM8S70AG SM8S70CAG 70.0 77.8 86.0 5.0 10 150 58.4 113.0
SM8S75AG SM8S75CAG 75.0 83.3 92.1 5.0 10 150 54.5 121.0
SM8S78AG SM8S78CAG 78.0 86.7 95.8 5.0 10 150 52.4 126.0
SM8S85AG SM8S85CAG 85.0 94.4 104.0 5.0 10 150 48.2 137.0

يادداشت:

1.شکل موج جریان افزایش در 10/1000μS تعریف شده است.

2.برای تمام انواع، حداکثر VF= 1.8 ولت در IF= 100 A اندازه گیری شده در 8.3 ms یک نیمه موج سینوس یا موج معادل مربع، چرخه کار = 4 پالس در هر

حداکثر دقیقه.



ویژگی ها:

تراشه ی شیشه ای بهینه شده ی غیرفعال

TJ= 175 °C قابلیت مناسب برای قابلیت اطمینان بالا و الزامات خودرو.

توانایی پالس قدرت اوج 6600W با یک موج 10/1000μs، نرخ تکرار ( چرخه کار): 0.01٪.

با تست ISO7637-2 5a/5b و ISO 16750 در مورد بار (با توجه به شرایط آزمایش متفاوت است).

با AEC-Q101 واجد شرایط باشید.

جریان خروجی کم

افت ولتاژ پایین

قابلیت چسبیدن عالی

زمان واکنش خیلی سریع

مطابق با مقررات RoHS.

کاربرد:

حفاظت از خودرو





برچسب:

قطعات الکتریکی خودرو,دیود TVS خودرو,دیود سرکوب ولتاژ موقت

اجزای محافظ مدار یک طرفه,AEC-Q101 قطعات محافظ مدار,SM8S20AG
