Name: اجزای محافظ مدار نصب سطح دیودهای TVS SM8S30AG AEC-Q101 واجد شرایط
Brand: SOCAY
SKU: SM8S30AG
Rating: 4.6 (144 reviews)

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

نام محصول: دیودهای TVS

نوع بسته بندی: DO-218AB

VR: 30 ولت

Ir@Vr @25℃: 5μA

Ir@Vr @175℃: 150μA

Vbr@It (حداقل): 33.3V

Vbr@It (حداکثر): 36.8 ولت

آی تی: 5 میلی آمپر

Vc@Ipp: 48.4 ولت

Ipp: 136A

دمای ذخیره سازی: -55 درجه سانتیگراد تا +175 درجه سانتیگراد

برجسته کردن:

اجزای محافظ مدار AEC-Q101,قطعات محافظ مدار TVS

Circuit Protection Components TVS

اطلاعات اولیه

محل منبع: شنژن، گوانگدونگ، چین

نام تجاری: SOCAY

گواهی: UL,REACH,RoHS,ISO

شماره مدل: SM8S30AG

سند: بروشور محصول PDF

پرداخت

زمان تحویل: 5 تا 8 روز کاری

گالری

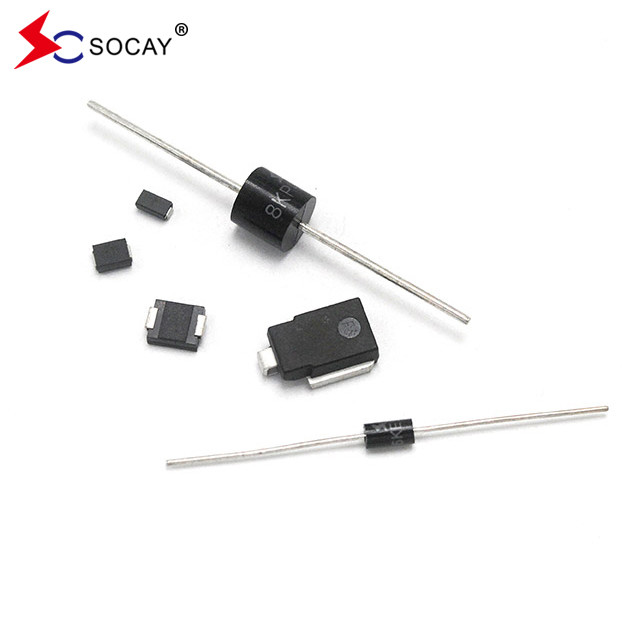

اجزای محافظ مدار نصب سطح دیودهای TVS SM8S30AG AEC-Q101 واجد شرایط

توضیحات محصول

دیود های SOCAY TVS SM8S30AG مطابق با AEC-Q101 واجد شرایط، تلویزیون های نصب شده بر روی سطح

صفحه اطلاعات:SM8SXXG سری_v23091.pdf

توضیحات:
سری SM8S به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ موقت ناشی از رعد و برق و سایر وقایع ولتاژ موقت طراحی شده است.

شماره بخش		اوج کار عقب ولتاژ V_RWM (V)	تقسیم بندی ولتاژ V_BR (V)		جریان آزمایش من_T (mA)	حداکثر نشت معکوس من_R @V_RWM (μA)	حداکثر من_R@V_RWMT_J=175°C (μA)	حداکثر عقبافزایشجریان من_PP(الف)①	حداکثر ولتاژ قفل V_C @من_PP (V)
واحد	دو		مدر.	ماَکس.
SM8S30AG	SM8S30CAG	30.0	33.3	36.8	5.0	10	150	136	48.4
SM8S33AG	SM8S33CAG	33.0	36.7	40.6	5.0	10	150	124	53.3
SM8S36AG	SM8S36CAG	36.0	40.0	44.2	5.0	10	150	114	58.1
SM8S40AG	SM8S40CAG	40.0	44.4	49.1	5.0	10	150	102	64.5
SM8S43AG	SM8S43CAG	43.0	47.8	52.8	5.0	10	150	95.1	69.4
SM8S45AG	SM8S45CAG	45.0	50.0	55.3	5.0	10	150	90.8	72.7
SM8S48AG	SM8S48CAG	48.0	53.3	58.9	5.0	10	150	85.3	77.4
SM8S51AG	SM8S51CAG	51.0	56.7	62.7	5.0	10	150	80.1	82.4
SM8S54AG	SM8S54CAG	54.0	60.0	66.3	5.0	10	150	75.8	87.1
SM8S58AG	SM8S58CAG	58.0	64.4	71.2	5.0	10	150	70.5	93.6
SM8S60AG	SM8S60CAG	60.0	66.7	73.7	5.0	10	150	68.2	96.8
SM8S64AG	SM8S64CAG	64.0	71.1	78.6	5.0	10	150	64.1	103.0
SM8S70AG	SM8S70CAG	70.0	77.8	86.0	5.0	10	150	58.4	113.0
SM8S75AG	SM8S75CAG	75.0	83.3	92.1	5.0	10	150	54.5	121.0
SM8S78AG	SM8S78CAG	78.0	86.7	95.8	5.0	10	150	52.4	126.0
SM8S85AG	SM8S85CAG	85.0	94.4	104.0	5.0	10	150	48.2	137.0
*يادداشت:* 1.شکل موج جریان افزایش در 10/1000μS تعریف شده است. 2.برای تمام انواع، حداکثر V_F= 1.8 ولت در I_F= 100 A اندازه گیری شده در 8.3 ms یک نیمه موج سینوس یا موج معادل مربع، چرخه کار = 4 پالس در هر حداکثر دقیقه.

اجزای محافظ مدار نصب سطح دیودهای TVS SM8S30AG AEC-Q101 واجد شرایط 0

ویژگی ها:
تراشه ی شیشه ای بهینه شده ی غیرفعال
T_J= 175 °C قابلیت مناسب برای قابلیت اطمینان بالا و الزامات خودرو.
توانایی پالس قدرت اوج 6600W با یک موج 10/1000μs، نرخ تکرار ( چرخه کار): 0.01٪.
با تست ISO7637-2 5a/5b و ISO 16750 در مورد بار (با توجه به شرایط آزمایش متفاوت است).
با AEC-Q101 واجد شرایط باشید.
جریان خروجی کم
افت ولتاژ پایین
قابلیت چسبیدن عالی
زمان واکنش خیلی سریع
مطابق با مقررات RoHS.
کاربرد:
حفاظت از خودرو
