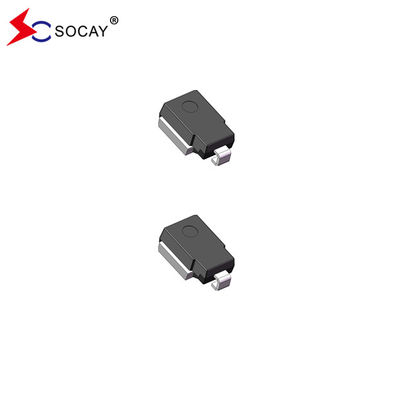

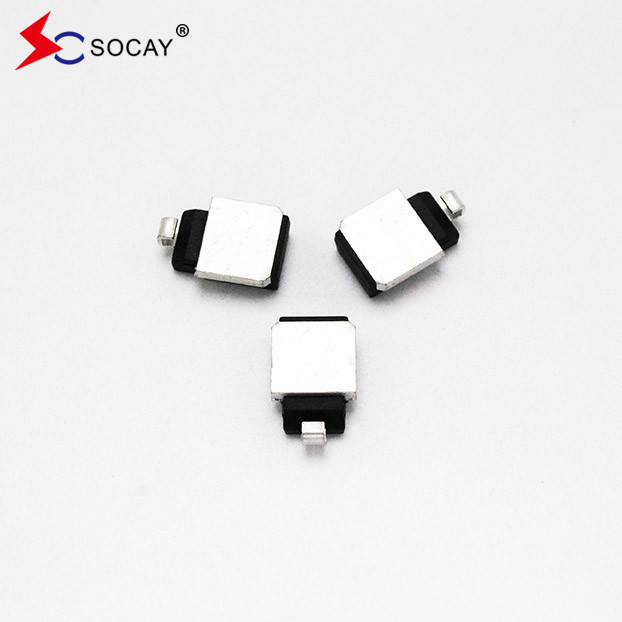

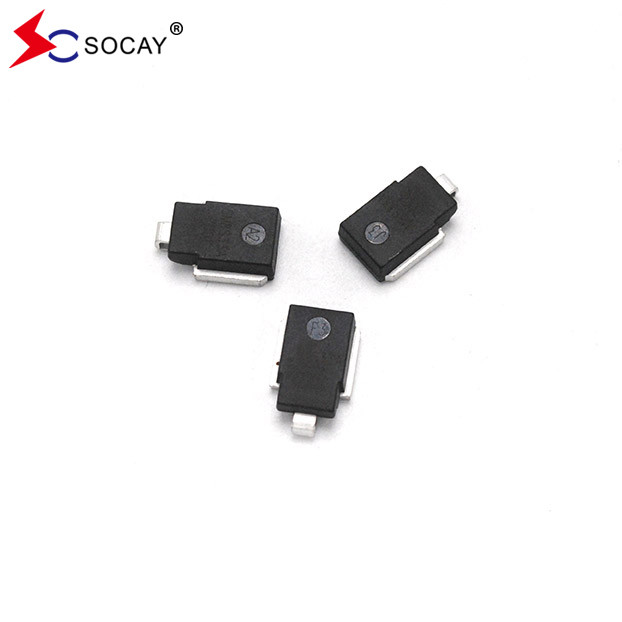

قطعات محافظ مدار سازگار با RoHS SM8S20CAG دیود SMD TVS

قطعات محافظ مدار سازگار با RoHS SM8S20CAG دیود SMD TVS

صفحه اطلاعات:SM8SXXG سری_v23091.pdf

توضیحات:

سری SM8S به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ موقت ناشی از رعد و برق و سایر وقایع ولتاژ موقت طراحی شده است.

ویژگی ها:

پارامترهای الکتریکی محصول:
1قدرت: 6600W
2ولتاژ کار: 10.0-43.0 ولت
3جریان: 388-95.1A
4. قطبيت يک طرفه / دو طرفه را فراهم کنيد
5. افت ولتاژ پایین جلو و جریان نشت پایین
6. قابلیت افزایش قدرت
7. طراحی بهینه سازی Passivation Passivation فن آوری اصلاح anisotropic
8. TJ = 175°C، مناسب برای قابلیت اطمینان بالا و الزامات خودرو
9. مطابق با مشخصات ISO7637-2 افزایش (تغییر شرایط آزمایش)
10. مطابق با سطح MSL 1 ، با توجه به J-STD-020 ، حداکثر مقدار اوج LF 245 °C است
11. مطابق با الزامات AEC-Q101


کاربرد:

حفاظت از خودرو

کاربردهای معمول دیودهای TVS سری SM8S برای خودرو:
1اضافه کردن دیودهای TVS به خطوط سیگنال و برق می تواند از خرابی میکروپروسسورها یا میکروکنترلرها به دلیل افزایش فوري مانند اثرات تخلیه الکتروستاتیک جلوگیری کند.افزایش قدرت AC و سر و صدای منبع برق سوئیچ.
2اثر تخلیه الکترواستاتیک می تواند پالس های بیش از 10،000 و 60A را آزاد کند و می تواند برای 10ms دوام بیاورد؛ در حالی که دستگاه های TTL معمولی در هنگام برخورد با پالس های 10V بیش از 30ms آسیب خواهند دید.دیود های TVS می توانند به طور موثر پالس هایی را جذب کنند که می توانند باعث آسیب دستگاه شوند و تداخل ناشی از تغییر بین اتوبوس ها را از بین ببرند.
3. قرار دادن لوله TVS بین خط سیگنال و زمین می تواند از آسیب زدن به اتوبوس داده و کنترل توسط سر و صدا غیر ضروری جلوگیری کند.

محصولات اصلی SOCAYشامل طیف گسترده ای از لوله های تخلیه گاز سرامیکی (GDT) ، دیود های سرکوب گذار (TVS Diodes) ، ESD Suppressor، Thyristor Surge Suppressors (TSS) ، Spark Gap Protectors (SPG) ، Varistors (MOV) ،ویریستورهای تراشه ای (MLV)، فیوز PTC قابل تنظیم مجدد ، ترمیستورهای ضریب دمای منفی (ترمیستورهای NTC) ، Chip Bead ، دیود Schottky ، دیود Zener ، و غیره از طراحی مدار تا آزمایش محصول (و ارائه گزارش های آزمایش),با کیفیت و خدمات عالی، SOCAY از طرف مشتریان مورد ستایش قرار گرفته و از سوی صنعت مورد احترام قرار گرفته است.
