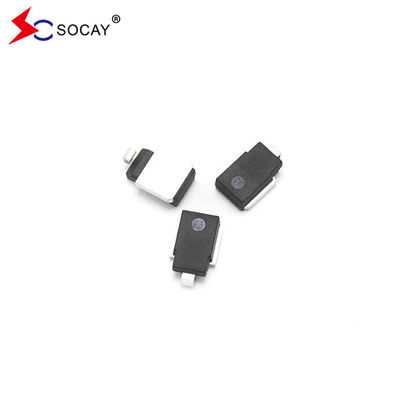

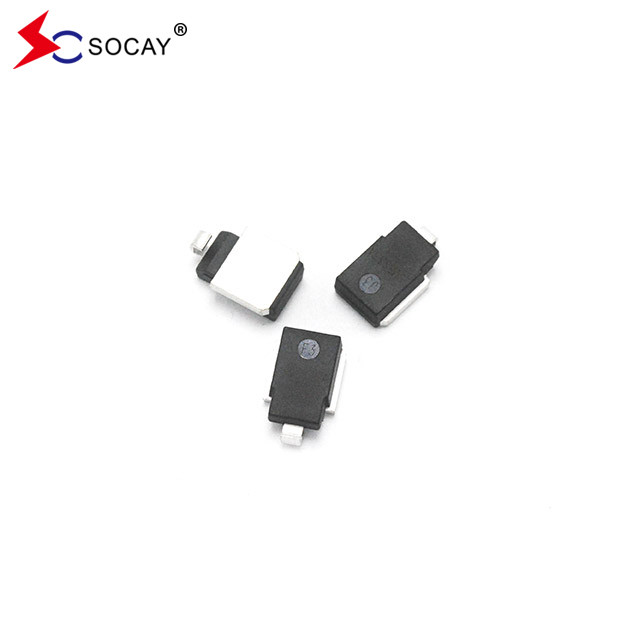

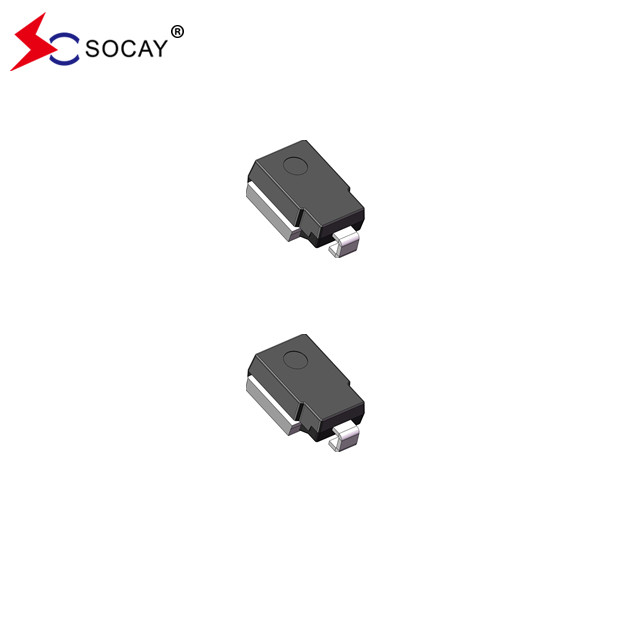

دیود های 22 ولت خودرو TVS SM8S22AG ISO7637-2 5a / 5b ISO 16750 مطابق با RoHS

22V حفاظت خودرو TVS SM8S22AG، پاسخ به ISO7637-2 5a / 5b و ISO 16750 Load Dump Test

صفحه اطلاعات:SM8SXXG سری_v23091.pdf

ویژگی ها:

تراشه ی شیشه ای بهینه شده ی غیرفعال

T_J= 175 °C قابلیت مناسب برای قابلیت اطمینان بالا و الزامات خودرو.

توانایی پالس قدرت اوج 6600W با یک موج 10/1000μs، نرخ تکرار ( چرخه کار): 0.01٪.

با تست ISO7637-2 5a/5b و ISO 16750 در مورد بار (با توجه به شرایط آزمایش متفاوت است).

با AEC-Q101 واجد شرایط باشید.

جریان خروجی کم

افت ولتاژ پایین

قابلیت چسبیدن عالی

زمان واکنش خیلی سریع

مطابق با مقررات RoHS.

توضیحات:

سری SM8S به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ موقت ناشی از رعد و برق و سایر وقایع ولتاژ موقت طراحی شده است.

کاربرد:

حفاظت از خودرو

خلاصه ای از حفاظت از مدار
پدیده های مضر الکتریکی مانند ولتاژ های گذرا یا تخلیه الکتروستاتیک (ESD) اغلب در مدارها رخ می دهد.دستگاه های TVS می توانند در مدارها برای محافظت از ولتاژ بالا و تخلیه الکتروستاتیک استفاده شونددیود سرکوب گذرا (TVS) ، که همچنین دیود کلیپینگ نیز نامیده می شود، یک دستگاه حفاظت از مدار با کارایی بالا است که معمولاً در سطح بین المللی استفاده می شود.می تواند به سرعت قدرت افزایش تا چندین کیلووات را جذب کند و با پالس های بزرگ انرژی بالا مقاومت کندبه طور کلی، لوله های TVS به طور موازی در مدار متصل می شوند.می تواند در سطح ms پاسخ دهد و به سرعت حالت مقاومت بالا را به حالت مقاومت پایین تبدیل کند.، به این ترتیب اجازه می دهد که جریان بزرگ عبور می کند و ولتاژ در یک سطح از پیش تعیین شده است،در نتیجه به هدف حفاظت از مدارهای الکترونیکی محصولات الکتریکی خودرو می رسدبازار الکترونیک خودرو بدون شک بزرگترین مرحله در صنعت نیمه هادی خواهد شد و منطقه آسیا و اقیانوس آرام، به ویژه بازار چین، پتانسیل رشد نامحدود دارد..دستگاه های حفاظتی مورد استفاده در مدارهای الکترونیکی خودرو نیز با رشد الکترونیک خودرو در حال افزایش هستند. در سال های اخیر، انواع مختلفی از تجهیزات، صرف نظر از زمینه ای که در آن هستند، در حال افزایش هستند.,تمایل دارند که به شدت یکپارچه و فرکانس بالا طراحی شده باشند،که باعث شده تولید کنندگان نیازهای عملکردی بیشتری را برای راه حل های حفاظت از مدار مانند محافظت از ولتاژ بالا / جریان بالا و سرکوب افزایش داشته باشند. الزامات سخت گیرانه

اقدامات احتیاطی برای انتخاب دیود های سرکوب گذار TVS در خودرو در کاربردهای مدار
در سیستم استاندارد ایمنی الکترونیکی و الکتریکی خودرو، ISO10605 و ISO7637-2 دو استاندارد مهم هستند.این مقاله پارامترهای مورد نیاز برای انتخاب دیود TVS مناسب برای الکترونیک خودرو را در هنگام پاسخگویی به این دو استاندارد آزمایش خودرو معرفی می کند:
1. Vnom ولتاژ کار عادی مدار است
2. Vmax حداکثر ولتاژ مقاومت مدار است
3اگر شکل موج موج افقی / نوع قدرت باشد، شاخص های مرتبط زیادی وجود دارد.
1) در مقابل حداکثر ولتاژ افزایش
2) مدت زمان و سطح افزایش Tp
3) Rs مقاومت داخلی ژنراتور افزایش را شبیه سازی می کند
4) تعداد چرخه های شکل موج (1/f)
4. اگر موج یک موج DC است، شما نیاز به توجه
1) ولتاژ فوق العاده Vdc DC
2) طول موج tp
3) Rs مقاومت داخلی ژنراتور افزایش را شبیه سازی می کند
5. دمای محیط را در نظر بگیرید
6در نظر بگیرید که اندازه بسته ی دستگاه محافظت برای انتخاب است.
7اگر مدار محافظت شده یک مدار سیگنال دیجیتال باشد، نکات زیر باید در نظر گرفته شود:
1) فرکانس ولتاژ سیگنال
2) زمان بالا رفتن و سقوط شکل موج سیگنال افزایش
3) حداکثر ظرفیت مجاز توسط مدار.
​
