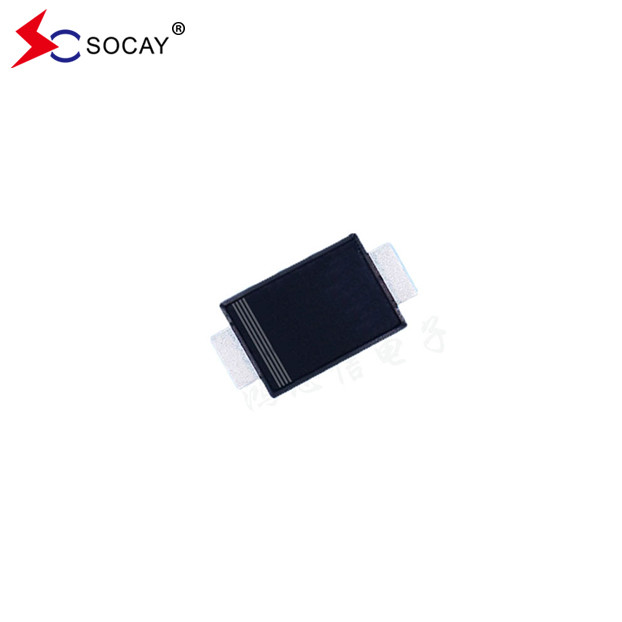

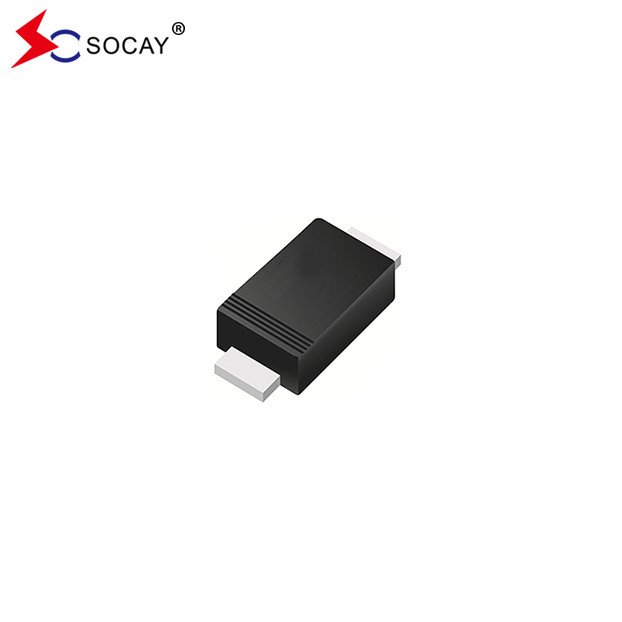

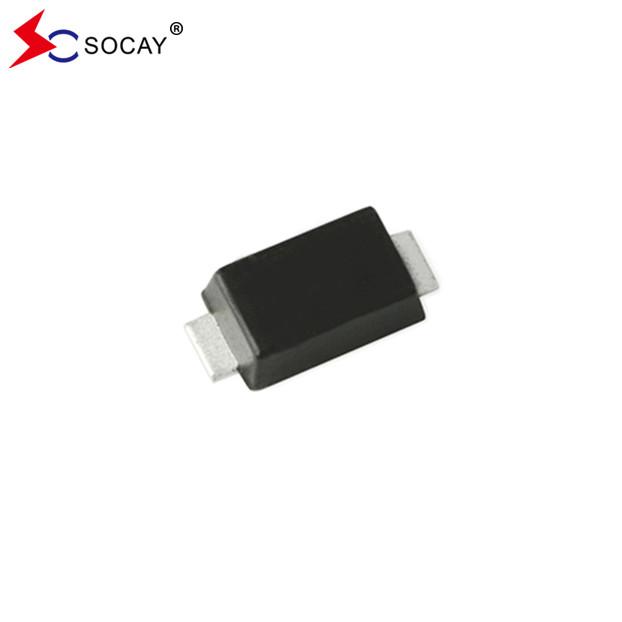

بسته SOD-123FL اصلاح کننده های مانع Schottky SBD102D1 ~ SBD120D1 20 تا 200VRRM SBD104D1

3000 عدد
MOQ
negotiable
قیمت
بسته SOD-123FL اصلاح کننده های مانع Schottky SBD102D1 ~ SBD120D1 20 تا 200VRRM SBD104D1
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام SBD104D1: یکسو کننده های سد شاتکی
بسته SBD104D1: DO-214AAB/SMC
SBD104D1 Max. حداکثر SBD104D1 VRRM VRRM: 40 ولت
حداکثر ولتاژ RMS: 28 ولت
حداکثر VDC: 40 ولت
میانگین جریان اصلاح شده: 1A
IF (RMS): 2A
cj: 155pF
برجسته کردن:

SBD104D1,SBD104D1 اصلاح کننده های مانع Schottky

,

SBD104D1 Schottky Barrier Rectifiers
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: REACH,RoHS,ISO
شماره مدل: SBD104D1
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

بسته SOD-123FL اصلاح کننده های موانع Schottky SBD102D1 ~ SBD120D1 20 تا 200VRRM SBD104D1



اصلاح کننده های موانع Schottky SBD102D1~SBD120D1 DATASHEET:SBD102D1~SBD120D1 ((SOD-123FL)_v2109.1.pdf





ویژگی های اصلاح کننده های موانع Schottky SBD104D1

  • سرعت تغییر سریع
  • بسته نصب سطح مناسب برای ورودی خودکار
  • اصلاح کننده های مانع Schottky SBD104D1 از دست دادن قدرت کم، بهره وری بالا دارد
  • SBD104D1 بدون سرب مطابق با EU RoHS 2.0

  • محصول SBD104D1 مخلوط قالب سبز است که طبق استاندارد IEC 61249 است.



داده های مکانیکی اصلاح کننده های موانع Schottky SBD104D1:



  • پرونده: SOD-123FL، پلاستیک
  • ترمینال های قطعات: قابل فروش بر اساس MIL-STD-750, روش 2026

  • قطبیت آن: نوار رنگی نشان دهنده انتهای کاتود است

  • SBD104D1 داراي Apporx است وزن: 0.0006 اونس، 0.0173 گرم





اصلاح کننده های مانع Schottky SBD104D1 ویژگی های الکتریکی و حرارتی (T)A=25 درجه سانتیگراد مگر اینکه در آن موارد دیگر ذکر شده باشد):

پارامتر SBD104D1 نماد SBD102D1 SBD103D1 SBD104D1 SBD106D1 SBD110D1 SBD115D1 SBD120D1 واحد

SBD104D1 حداکثر VRRM

 VRRM 20 30 40 60 100 150 200 V
حداکثر VRMS VRMS 14 21 28 42 70 105 140 V
حداکثر VDC VDC 20 30 40 60 100 150 200 V
میانگین جریان اصلاح شده IF ((AV)) IF ((AV) 1 A
SBD104D1 RMS جریان جلو، D=0.5 IF ((RMS) 2 A
SBD104D1 بدون تکرار جریان اوج جلو در t=8.3ms IFSM 40 30 A
حداکثر VF در IF=1A VF 0.55 0.7 0.8 0.85 V
SBD104D1 جریان نشت معکوس در VRRM IR 30 μA

SBD104D1 دمای معمولی

مقاومت

 (اطلاع 1) RθJC 32 °C/W
  (اطلاع 2) RθJA 200
درجه بندی معمولی CJ در VR=0V CJ 155 125 100 85 pF
SBD104D1 محدوده دمای اتصال کار و دمای ذخیره سازی TJ,TSTG -55 تا +150 °C

يادداشت:1بر روی یک PCB FR4 نصب شده است، یک طرفه مس، با 100cm2 مساحت پد مس.

2روی یک PCB FR4 نصب شده، یک طرفه مس، پد کوچک.









اصلاح کننده های مانع Schottky SBD104D1 SOD-123FL طرح بسته بندی (واحد:inch(mm)):

بسته SOD-123FL اصلاح کننده های مانع Schottky SBD102D1 ~ SBD120D1 20 تا 200VRRM SBD104D1 0







اطلاعات بسته بندی:

شماره بخش بسته بندی اجزا مقدار گزینه بسته بندی
SBD102D1~SBD120D1 SOD-123FL 3000 PCS در هر 7 "رول پلاستیکی









بسته SOD-123FL اصلاح کننده های مانع Schottky SBD102D1 ~ SBD120D1 20 تا 200VRRM SBD104D1 1

IF ((AV)
