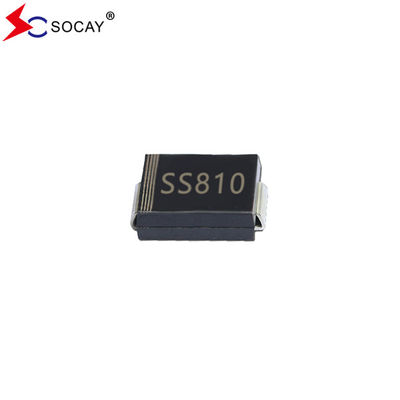

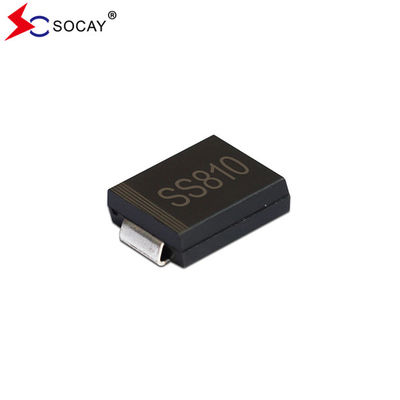

100VRRM سطح نصب Schottky دیود موانع SS810C 70VRMS ولتاژ بسته SMC

100VRRM سطح نصب Schottky دیود موانع SS810C 70VRMS ولتاژ بسته SMC

دیود مانع شوتکی SS810C DATASHEETSS810C ((SMC)_v94.1.pdf

دیود مانع شوتکی SS810C ویژگی های زیر است:

• دیود مانع شوتکی SS810C بسته بندی پلاستیکی UL94V-0 است.
• برای برنامه های کاربردی سطح نصب بسته به منظور بهینه سازی فضای تخته است.
• SS810C از دست دادن قدرت کم، کارایی بالا دارد.

• SS810C مرکب قالب گیری سبز مطابق با استاندارد IEC 61249

• اين اجزا توان زيادي دارند
• بدون سرب، دیود موانع Schottky مطابق با EU RoHS 2 است.0.

دیود مانع شوتکی SS810C داده های مکانیکی:

• دیود مانع شوتکی SS810C کیس: JEDEC DO-214AB پلاستیک قالب.
• ترمینال های آن: پُر شده، قابل پُر شدن بر اساس MIL-STD-750, روش 2026.
• دیود موانع Schottky SS810C قطبی: نوار رنگ نشان دهنده انتهای کاتود است.
• بسته بندی استاندارد آن: نوار 16 میلی متری (EIA-481).

• دیود مانع شوتکی SS810C وزن: 0.0082 اونس، 0.2325 گرم

مرتبه بندیو ویژگی های الکتریکی دیود مانع شوتکی SS810C:

دیود مانع شوتکی SS810C درجه بندی و منحنی های مشخص:

شکل ۱. منحنی کاهش دمای عملیاتی دیود مانع شوتکی SS810C:

شکل ۲: ویژگی های معمولی پیش بینی

دیود مانع شوتکی SS810C SMC/DO-214AB طرح بسته بندی (واحد: اینچ ((ملی متر)):

اطلاعات بسته بندی:
