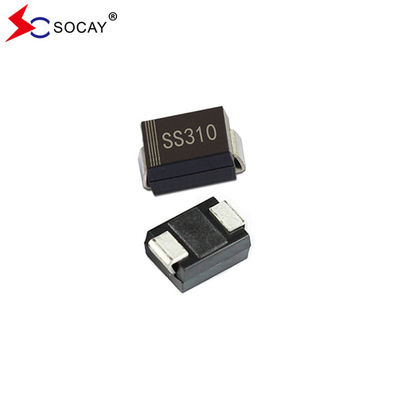

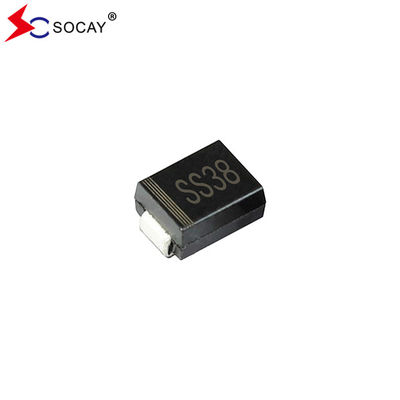

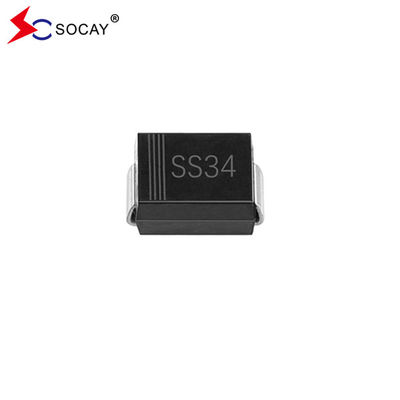

بسته SOCAY SMB 100V دیود Schottky SS310B SS34B SS38B 3A جریان متوسط جلو

3000 عدد
MOQ
negotiable
قیمت
بسته SOCAY SMB 100V دیود Schottky SS310B SS34B SS38B 3A جریان متوسط جلو
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام قطعه: دیود شاتکی
بسته کامپوننت: DO-214AA/SMB
Component Max. حداکثر مؤلفه VRRM VRRM: 100 ولت
Max. حداکثر VRMS VRMS: 70 ولت
Component Max. حداکثر مؤلفه VDC VDC: 100 ولت
Max. حداکثر VF VF: 0.8 ولت
تی جی: -65 تا +175 ℃
TSTG: -65 تا +175 ℃
برجسته کردن:

بسته SMB دیود Schottky,دیود 100 ولت,SS310B

,

100V Schottky Diode

,

SS310B
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: REACH,RoHS,ISO
شماره مدل: SS310B
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

SOCAY SMB بسته دیود شوتکی SS310B SS34B SS38B 3A جریان متوسط جلو



صفحه اطلاعات دیود شاتکی:SS32B ~ SS320B ((SMB) _v93.1.pdf





ویژگی های دیود Schottky SS310B:

  • بسته پلاستیکی دیود شاتکی SS310B دارای طبقه بندی قابل احتراق آزمایشگاهی Underwriters 94V-0 است.
  • برنامه های SMD به منظور بهینه سازی فضای تخته است.
  • دیود شاتکی SS310B از دست دادن انرژی کم و کارایی بالا دارد.

  • ترکیب قالب گیری سبز مطابق با استاندارد IEC 61249

  • ظرفیت موج بالا خیلی خوبه.
  • دیود Schottky SS310B بدون سرب مطابق با EU RoHS 2.0.



داده های مکانیکی دیود Schottky SS310B به شرح زیر است:

  • پرونده SS310B: بسته JEDEC SMB پلاستیک قالب بندی شده.
  • SS310B ترمینال ها: پُر شده، قابل پُر شدن بر اساس MIL-STD-750, روش 2026.

  • وزن تقریبی: 0.0032 اونس، 0.092 گرم

  • قطب پذیری دیود شوتکی: نوار رنگی نشان دهنده انتهای کاتود است.
  • بسته بندی استاندارد آن: نوار 12 میلی متری (EIA-481).





ویژگی های الکتریکی و حرارتی دیود مانع شوتکی SS32B:

پارامتر نماد     SS34B     SS38B SS310B     واحد
دیود شاتکی مکس VRRM VRRM     40     80 100     V
دیود شاتکی حداکثر ولتاژ RMS VRMS     28     56 70     V
حداکثر VDC VDC     40     80 100     V
حداکثر، متوسط IF ((AV)) IF ((AV) 3 A
IFSM: 8.3ms تک نیمه موج سینس بر روی بار نامی قرار دارد IFSM 80 A
دیود شوتکی Max. VF در 3A (تذکر 1) VF 0.5 0.74 0.8 0.9 V
حداکثر جریان معکوس DC در ولتاژ مسدود کننده نامی DC TJ=25°C IR 0.2 0.05 mA
  TJ=100°C   20 10
مقاومت حرارتی معمولی دیود شوتکی (اطلاع 2) RθJA 135 °C/W
  (یادداشت 3) RθJL 23
محدوده دمای اتصال کار و محدوده دمای ذخیره سازی

تی جی،

TSTG

 -55 تا +125 -55 تا +150 -65 تا 175 °C

يادداشت:1آزمایش نبض با PW=300μsec، 2٪ چرخه کار.

2روی یک PCB FR4 نصب شده، یک طرفه مس، پد کوچک.

3بر روی یک PCB FR4 نصب شده است، یک طرفه مس، با 100cm2 مساحت پد مس.









دیود شوتکی SS310B درجه بندی و منحنی های ویژگی:

شکل ۱. SS310B منحنی کاهش جریان جلو:

بسته SOCAY SMB 100V دیود Schottky SS310B SS34B SS38B 3A جریان متوسط جلو 0



شکل ۲.عقب مشخصات:

بسته SOCAY SMB 100V دیود Schottky SS310B SS34B SS38B 3A جریان متوسط جلو 1





ابعاد بسته SMB دیود Schottky SS310B:

 (واحد: اینچ ((ملم))

بسته SOCAY SMB 100V دیود Schottky SS310B SS34B SS38B 3A جریان متوسط جلو 2







اطلاعات بسته بندی:

شماره بخش بسته بندی اجزا مقدار گزینه بسته بندی
SS310B SMB/DO-214AA 3000 PCS در هر 13 "رول پلاستیکی
    800 PCS در هر 7 "رول پلاستیکی










بسته SOCAY SMB 100V دیود Schottky SS310B SS34B SS38B 3A جریان متوسط جلو 3

برچسب:

Surface Mount Schottky Barrier Rectifiers,SBD104D1,SMB Package Schottky Barrier Diode

بسته SMB دیود Schottky,دیود 100 ولت,SS310B

SMB Package Schottky Barrier Diode
