خانه /محصولات/دیود مانع شاتکی/SS54A 40VRRM SBD سطح کوه Schottky مانع اصلاح کننده DO-214AC بسته SMA

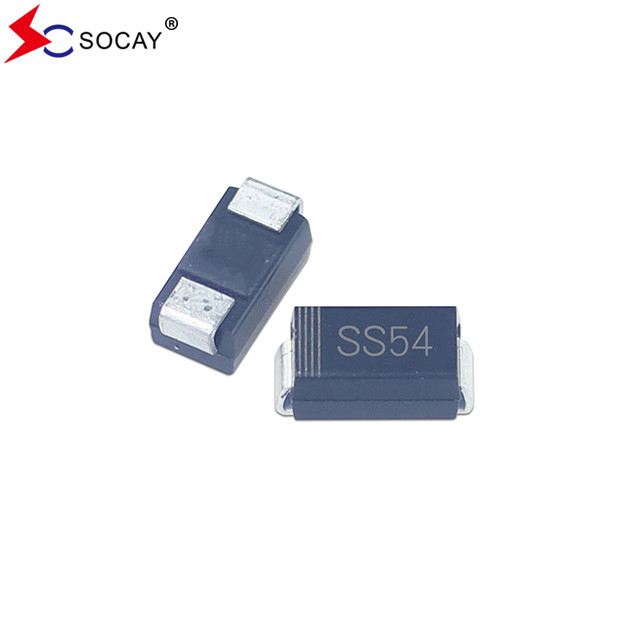

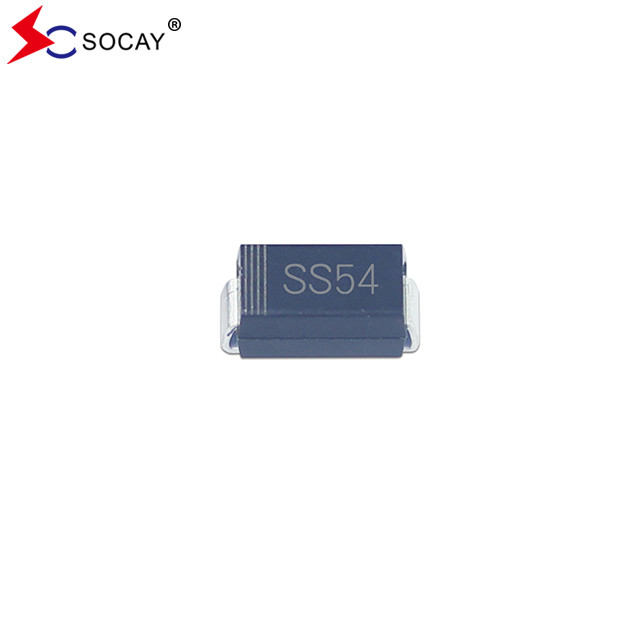

SS54A 40VRRM SBD سطح کوه Schottky مانع اصلاح کننده DO-214AC بسته SMA

5000 عدد
MOQ
negotiable
قیمت
SS54A 40VRRM SBD سطح کوه Schottky مانع اصلاح کننده DO-214AC بسته SMA
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام قطعات الکترونیکی: یکسو کننده های سد شاتکی
بسته ی اصلاح کننده ها: DO-214AC (SMA)
Max. حداکثر VRRM VRRM: 40 ولت
Rectifiers Max. یکسو کننده حداکثر. VRMS VRMS: 28 ولت
SBD Max. VDC: 40 ولت
حداکثر جریان متوسط اصلاح شده جلو: 5A
یکسو کننده های IFSM: 150A
یکسو کننده های VF: 0.55 ولت
برجسته کردن:

SS54A اصلاح کننده های مانع Schottky,اصلاح کننده های موانع Schottky سطح,پاکت SMA اصلاح کننده های مانع Schottky

,

Surface Mount Schottky Barrier Rectifiers

,

SMA Package Schottky Barrier Rectifiers
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: REACH,RoHS,ISO
شماره مدل: SS54A
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

SS54A 40VRRM SBD Surface Mount Schottky Barrier Rectifiers DO-214AC ((SMA)) بسته بندی شده



اصلاح کننده های موانع Schottkyصفحه اطلاعات:SS54A~SS520A ((SMA)_v2307.1.pdf





اصلاح کننده های مانع Schottky SS54A ویژگی ها:

  • اتصال فلزی سیلیکون، بیشتر رسانای حامل
  • مناسب برای کاربردهای نصب شده بر روی سطح
  • مزایا: از دست دادن قدرت کم، بهره وری بالا
  • شایستگی: قابلیت جریان افزایش بالا
  • برای استفاده در ولتاژ پایین، اینورترهای فرکانس بالا، چرخ های آزاد و کاربردهای حفاظت از قطب.



دستگاه های صیقل مانع Schottky SS54A داده های مکانیکی:

  • اصلاح کننده های موانع Schottky SS54A مورد: SMA.
  • SS54A ترمینال: قابل فروش بر اساس MIL-STD-750, روش 2026.

  • حدود وزن: 60 ميلي گرم







اصلاح کننده های موانع Schottky SS54A Max. درجه بندی و ویژگی های حرارتی:

درجه بندی های Schottky Barrier Rectifiers در دمای محیط 25°، مگر اینکه در غیر این صورت مشخص شود.
پارامتر نماد SS54A SS56A SS510A SS515A SS520A واحد
تنظیم کننده ها حداکثر ولتاژ معکوس تکرار شده اوج VRRM 40 60 100 150 200 V
تنظیم کننده ها حداکثر ولتاژ RMS VRMS 28 42 70 105 140 V
تنظیم کننده ها حداکثر ولتاژ مسدود کننده DC VDC 40 60 100 150 200 V
حداکثر میانگین جریان جلو IF ((AV) 5.0 A

راست كننده ها، در حال حاضر به سمت جلو حرکت مي كنند.8.3ms

يک موج نصف سينه اي بر روي هم قرار داده شده

بر روی بار نامی (روش JEDEC)



 IFSM 150 A
اصلاح کننده ها حداکثر ولتاژ فوری جلو در 5A VF 0.55 0.70 0.85 V

حداکثر جریان معکوس DC

در ولتاژ معکوس مستقیم نامی

 Ta=25°C IR

1.0

50

 mA
  Ta=100°C
ظرفیت تقاطع معمولی اصلاح کننده ها (۱) Cj 500 300 pF
مقاومت حرارتی معمولی (۲) RθJA 60 °C/W
محدوده دمای اتصال کار TJ -55 تا +150 °C
محدوده دمای ذخیره سازی اصلاح کننده ها TSTG -55 تا +150 °C

توجه: 1.در 1MHz اندازه گیری شده و ولتاژ معکوس 4V DC اعمال شده است.

2PCB نصب شده با 2.0 "x 2.0" (5 x 5 سانتی متر) مناطق پد مس.









اصلاح کننده های مانع شوتکی SS54A ابعاد:

SS54A 40VRRM SBD سطح کوه Schottky مانع اصلاح کننده DO-214AC بسته SMA 0







اصلاح کننده های مانع Schottky SS54Aاطلاعات بسته بندی:

شماره بخش بسته بندی اجزا مقدار
SS54A ~ SS520A DO-214AC ((SMA) 5000 PCS







هشدار برای اصلاح کننده های مانع شوتکی:

  • SOCAY مالک حقوق تعدادی از اختراعات، علامت های تجاری، حق چاپ، اسرار تجاری و سایر دارایی های معنوی است.
  • SOCAY حق دارد بدون اطلاع قبلی در هر محصولی که در این سند قرار دارد تغییراتی ایجاد کند.
  • SOCAY هیچ گونه ضمانت، اظهارنظری یا تضمین در مورد مناسب بودن محصولات خود برای هر هدف خاص ارائه نمی دهد و هرگونه مسئولیت را رد می کند.
  • پارامترهای ارائه شده در مشخصات صفحه اطلاعات SOCAY ممکن است از یک برنامه به برنامه دیگر متفاوت باشد و عملکرد واقعی ممکن است در طول زمان متفاوت باشد.تمام پارامترهای عملیاتی باید قبل از استفاده توسط کارشناس فنی مشتری بررسی شوند..
  • تمام مسئولیت ها و مسئولیت ها در صورت عدم رعایت هر ماده ای از این هشدار رد می شوند.



SS54A 40VRRM SBD سطح کوه Schottky مانع اصلاح کننده DO-214AC بسته SMA 1
