خانه /محصولات/دیود مانع شاتکی/40VRRM SBD دیود شوتکی SS34A 28VRMS 3A I ((AV) 0.55 VF DO-214AC

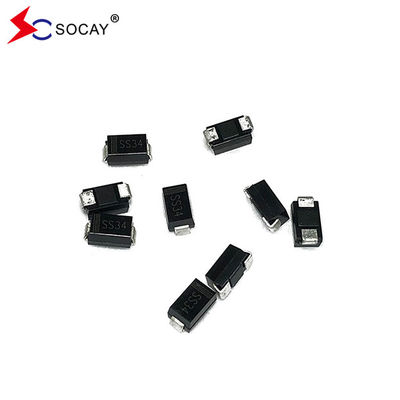

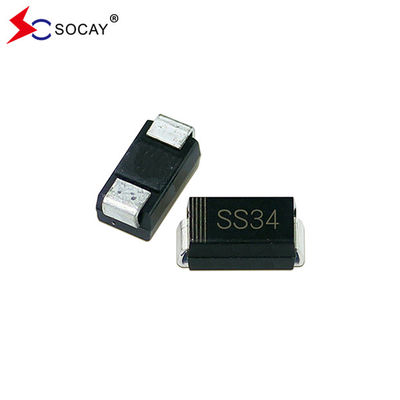

40VRRM SBD دیود شوتکی SS34A 28VRMS 3A I ((AV) 0.55 VF DO-214AC

5000 عدد
MOQ
negotiable
قیمت
40VRRM SBD دیود شوتکی SS34A 28VRMS 3A I ((AV) 0.55 VF DO-214AC
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام SBD: دیود مانع شاتکی
بسته SBD: DO-214AC (SMA)
SBD Max. SBD Max. VRRM VRRM: 40 ولت
دیود مکس VRMS: 28 ولت
SBD Max. VDC: 40 ولت
حداکثر جریان متوسط اصلاح شده جلو: 3A
IFSM: 100A
VF: 0.55 ولت
برجسته کردن:

دیود شوتکی DO-214AC,دیود Schottky SS34A,SS34A

,

Schottky Diode SS34A

,

SS34A
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: REACH,RoHS,ISO
شماره مدل: SS34A
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

40VRRM SBD دیود شوتکی SS34A 28VRMS 3A I ((AV) 0.55 VF DO-214AC



دیود SBD Schottkyصفحه اطلاعات:SS32A~SS320A ((SMA)_v22051.pdf





دیود 40VRRM Schottky SS34A ویژگی ها:

  • حلقه محافظ برای محافظت از ولتاژ بالا
  • از دست دادن هدایت بسیار کوچک
  • خيلي سريع عوض ميشه
  • افت ولتاژ پایین به جلو خوبه
  • برای کاربردهای نصب شده بر روی سطح
  • غوطه ور شدن جوش در 260 °C، 40 s

  • اجزای مطابق با RoHS 2002/95/EC و WEEE 2002/96/EC



دیود 40VRRM Schottky SS34A داده های مکانیکی:

  • دیود شاتکی SS34A کیس: JEDEC SMA پلاستیک قالب
  • SS34A ترمینال ها: چسبیده، قابل چسبیدن بر اساس J-STD-002B و JESD22-B102D

  • قطب پذیری دیود شوتکی: نوار رنگی نشان دهنده انتهای کاتود است

  • موقعیت نصب: هر

  • وزن: 0.07 گرم



دیود Schottky SS34A امتیازات و ویژگی های اصلی:

دیود Schottky IF ((AV)

3.0A
دیود شوتکی VRRM

از 20 ولت تا 200 ولت
SS34A IFSM

100A
دیود شوتکی VF

0.45 ولت 0.55 ولت 0.70 ولت 0.85 ولت0.95 ولت
T-مکس. 125 درجه سانتیگراد









دیود Schottky SS34A Max. امتیازات و ویژگی های حرارتی:

درجه بندی در دمای محیط 25 درجه سانتیگراد مگر اینکه مشخص شود.

نیمه موج تک فاز 60 هرتز، بار مقاومتی یا محرک، برای بار ظرفیتی، نرخ جریان 20 درصد کاهش می یابد.
پارامتر نماد SS32A SS33A SS34A SS35A SS36A SS38A SS310A SS315A SS320A واحد

حداکثر اوج تکرار

ولتاژ معکوس

 VRRM 20 30 40 50 60 80 100 150 200 V
حداکثر ولتاژ RMS VRMS 14 21 28 35 42 56 70 105 140 V

حداکثر DC

ولتاژ مسدود کننده

 VDC 20 30 40 50 60 80 100 150 200 V

حداکثر میانگین پیش بینی

جریان اصلاح شده



 I ((AV) 3.0 A

اوج جریان جلو

8.3ms تک نیمه موج سینوس

بر روی بار نامی قرار گرفته

روش JEDEC



IFSM

 100 A

حداکثر لحظه ای

ولتاژ جلو در 3.0A

 VF 0.45 0.55 0.70 0.85 0.95 V

حداکثر DC

جریان معکوس در ولتاژ مسدود کننده DC اسمی

 TA=25°C IR 0.5 0.2 mA
  TA=100°C   20 10 2
ظرفیت خروجی معمولی1 CJ 500.0 300.0 pF
مقاومت حرارتی معمولی2 RθJA 88.0 °C/W
محدوده دمای اتصال کار TJ -65 تا +125 -65 تا +150 °C
محدوده دمای ذخیره سازی TSTG -65 تا +150 °C

توجه: 1 در 1MHz اندازه گیری شده و ولتاژ معکوس 4.0V DC اعمال شده است.

2 بر روی سطوح مس 0.2" x 0.2" (5.0 mm x 5.0 mm) نصب شده است.









دیود شوتکی SS34A ابعاد:

40VRRM SBD دیود شوتکی SS34A 28VRMS 3A I ((AV) 0.55 VF DO-214AC 0







دیود شاتکی SS34A اطلاعیه:

  • دیود Schottky SS34A برای استفاده در کاربردهای الکترونیکی عمومی طراحی شده است.
  • دیود شوتکی SS34A باید کمتر از امتیازات کار کند؛ اگر بیش از آن باشد، ممکن است آسیب دائمی ایجاد کند. بنابراین ایمنی را تضمین کنید.
  • مطلق حداکثر امتیازات از Schottky دیود SS34A ارزش های نامی هستند و نباید در طول کار فراتر رفته است.





40VRRM SBD دیود شوتکی SS34A 28VRMS 3A I ((AV) 0.55 VF DO-214AC 1
