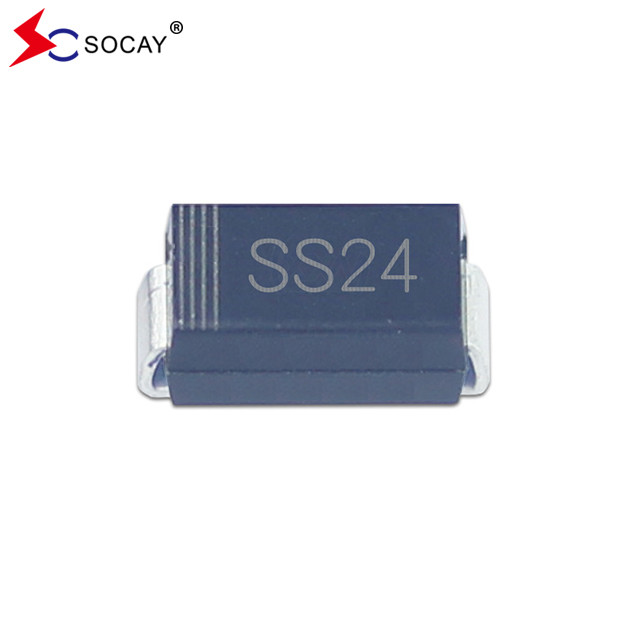

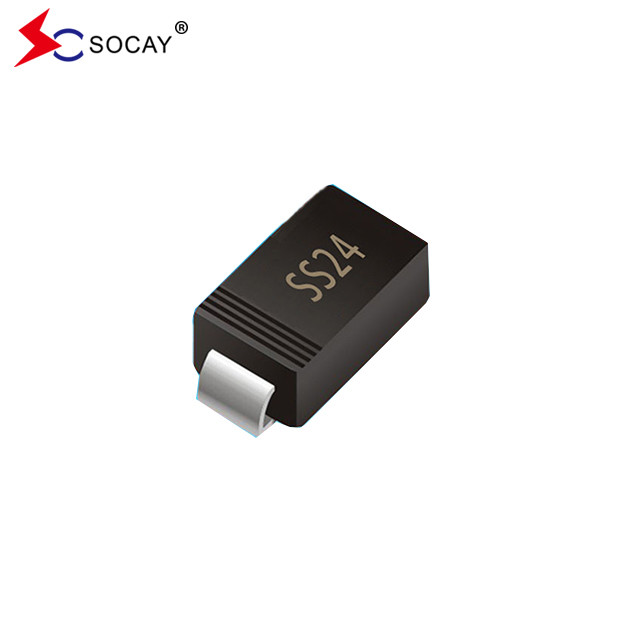

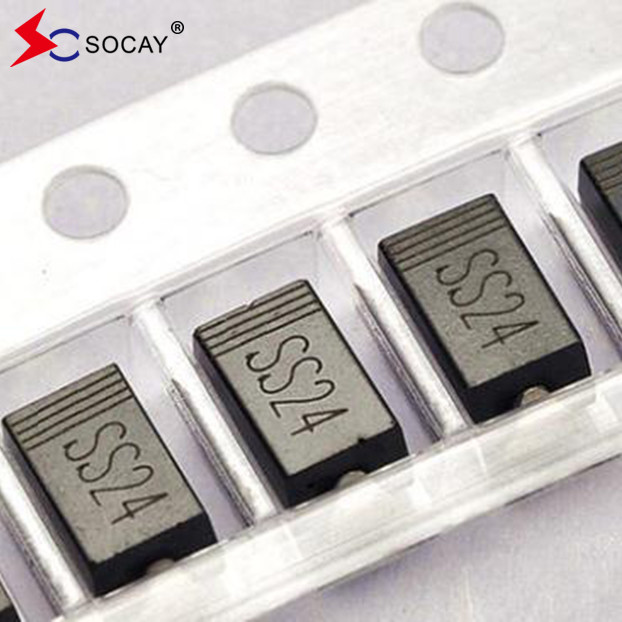

بسته SMA Schottky Rectifier SS24A دیود مانع Schottky VRRM 40V 2A DO-214AC

5000 عدد
MOQ
negotiable
قیمت
بسته SMA Schottky Rectifier SS24A دیود مانع Schottky VRRM 40V 2A DO-214AC
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: دیود مانع شاتکی
بسته بندی: DO-214AC (SMA)
Max. حداکثر VRRM VRRM: 40 ولت
Max. حداکثر VRMS VRMS: 28 ولت
حداکثر VDC: 40 ولت
حداکثر جریان متوسط اصلاح شده جلو: 2A
IFSM: 50A
RθJL: 35 ℃/W
برجسته کردن:

پاکت SMA اصلاح کننده Schottky,DO-214AC اصلاح کننده Schottky,SS24A دیود موانع Schottky

,

DO-214AC Schottky Rectifier

,

SS24A Schottky Barrier Diode
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: REACH,RoHS,ISO
شماره مدل: SS24A
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

بسته SMA Schottky Rectifier SS24A دیود مانع Schottky VRRM 40V 2A جریان اصلاح شده جلو



ورق اطلاعات SBD:SS22A~SS220A ((SMA)_v2211.1.pdf





ویژگی متمایز کننده Schottky SS24A



  • بسته اي با مشخصات پايين براي کاربرد بيشتري
  • مناسب برای قرار دادن خودکار
  • زمان برگشت بسیار سریع

  • جوشاندن در دمای بالا: 260 °C/10 ثانیه در ترمینال ها

  • نه از دست دادن قدرت بالا، نه بهره وری پایین
  • کاهش ولتاژ جلو بالا نیست
  • توانایی فشار کم ندارد
  • نه جوشاندن با دمای پایین:



داده های مکانیکی صیقل کننده Schottky SS24A:

  • دستگاه اصلاح کننده شوتکی SS24A صورت: JEDEC SMA پلاستیک قالب
  • ترمینال های SS24A: به صورت پلاسما، قابل پلاسما بر اساس J-STD-002B و JESD22-B102D

  • قطب پذیری اصلاح کننده Schottky: باند لیزر نشان دهنده انتهای کاتود است



اصلاح کننده Schottky SS24A امتیازات و ویژگی های اصلی:

اصلاح کننده Schottky IF ((AV)

2.0A
اصلاح کننده Schottky VRRM

از 20 ولت تا 200 ولت
SS24A IFSM

50A
اصلاح کننده شوتکی SS24A VF

0.50 ولت، 0.55 ولت، 0.70 ولت، 0.85 ولت0.95 ولت
T-مکس. 125 درجه سانتیگراد









اصلاح کننده Schottky SS24A Max. امتیازات و ویژگی های حرارتی:

پست ها نماد اس اس22A اس اس23A اس اس24A اس اس25A اس اس26A اس اس28A اس اس210A اس اس215A اس اس220A واحد

اصلاح کننده Schottky حداکثر قله تکرار

ولتاژ معکوس

 VRRM 20 30 40 50 60 80 100 150 200 V
ولتاژ حداکثر RMS اصلاح کننده Schottky VRMS 14 21 28 35 42 56 70 105 140 V

حداکثر DC

ولتاژ مسدود کننده

 Vدی سی 20 30 40 50 60 80 100 150 200 V

حداکثر میانگین پیش بینی

جریان اصلاح شده



 منF(AV) 2 A

اوج جریان جلو

8.3ms تک نیمه موج سینوس

بر روی بار نامی قرار گرفته



منFSM

 50 A

نرخ تغییر ولتاژ

(در درجه V)R)

 dv/dt 10000 V/μs

مقاومت حرارتی از

اتصال به سرب(1)

 RθJL 35 °C/W

گره کار و ذخیره سازی

محدوده دما

 TJ، TSTG 65 تا +125 °C
توجه: بر روی PCB نصب شده است که دارای 0.2 × 0.2 ′′ (5.0 × 5.0 میلی متر) مس است.









مشخصات الکتریکی SBD SS24A (T)A= 25 درجه سانتیگراد مگر اینکه در این مورد اشاره شده باشد):

پست ها شرایط آزمایش نماد SS22A

SS23A~

SS24A

SS25A~

SS26A

SS28A

SS210A

SS215A

SS220A

 واحد
ولتاژ فوری جلو IF=2.0A(2) VF 0.50 0.55 0.70 0.85 0.95 V
جریان معکوس VR=VDC Tj=25°C IR 0.5 mA
    Tj=100°C   5.0
توجه: آزمایش پالس: عرض پالس 300μs، 1٪ چرخه کار.









اندازه ی صیقل کننده ی Schottky SS24A:

بسته SMA Schottky Rectifier SS24A دیود مانع Schottky VRRM 40V 2A DO-214AC 0







اصلاح کننده شوتکی SS24A اطلاعیه:

  • SBD SS24A برای استفاده در کاربردهای الکترونیکی عمومی طراحی شده است.
  • SS24A باید کمتر از امتیازات کار کند؛ اگر از آن تجاوز شود، ممکن است باعث آسیب دائمی شود یا مکانیسم های شکست پنهان را ایجاد کند.
  • حداکثر قدرت مطلق مقادیر نامی هستند و نباید در طول کار از آنها تجاوز شود. روش های زیر روش های عمومی کاهش شما طراحی یک مدار با یک دستگاه است.

حداکثر میانگین جریان اصلاح شده جلو: در بدترین حالت جریان نباید بیشتر از 80٪ باشد.

جریان اوج جلو 8.3ms یک نیمه موج سینوس بر روی بار نامی: این درجه بندی جریان اوج غیر تکراری را مشخص می کند. این فقط برای یک عملیات غیر طبیعی اعمال می شود.که کلی در طول طول عمر دستگاه.

دمای اتصال کار: برای اطمینان از قابلیت اطمینان بالا، هنگام استفاده از دستگاه، این درجه بندی را کاهش دهید.Jکمتر از 100 درجه سانتیگراد





بسته SMA Schottky Rectifier SS24A دیود مانع Schottky VRRM 40V 2A DO-214AC 1
