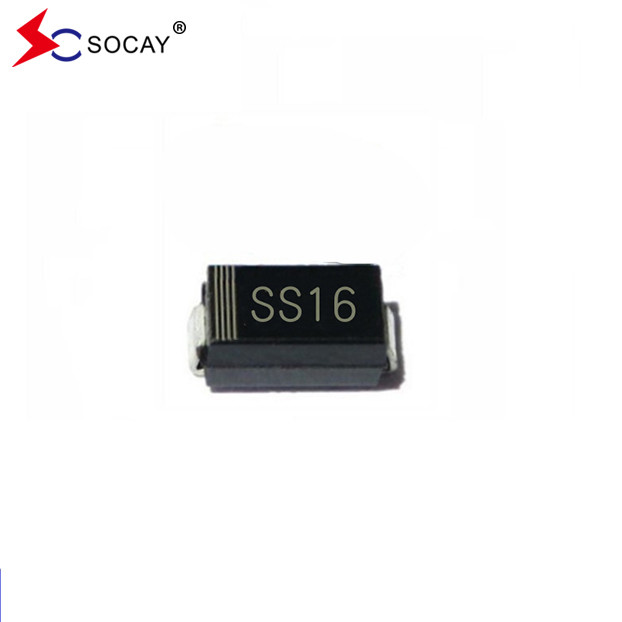

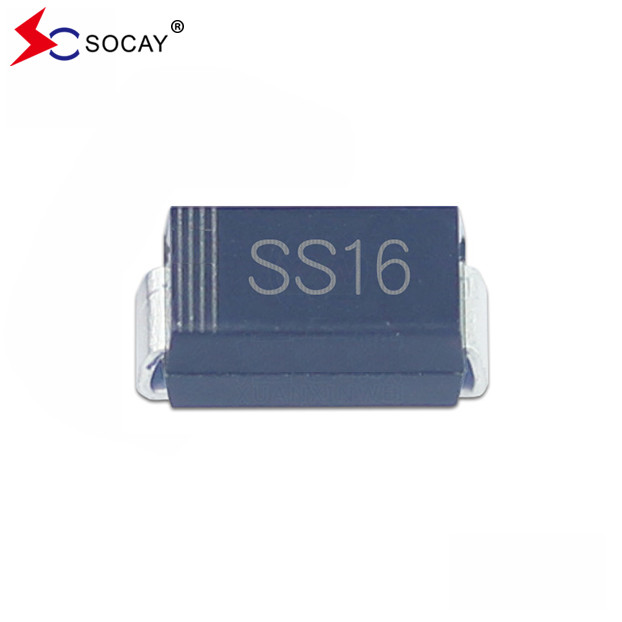

بسته SMD 60V Schottky Rectifier SS16A دیود Schottky DO-214AC

5000 عدد
MOQ
negotiable
قیمت
بسته SMD 60V Schottky Rectifier SS16A دیود Schottky DO-214AC
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام جزء محصول: دیود شاتکی
بسته بندی: DO-214AC (SMA)
Max. حداکثر VRRM VRRM: ۶۰ ولت
Max. حداکثر VRMS VRMS: 42 ولت
حداکثر VDC: ۶۰ ولت
Max. حداکثر IF(AV) IF(AV): 1A
SS16A IFSM: 40A
dv/dt (VR دارای رتبه): 10000V/μs
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: REACH,RoHS,ISO
شماره مدل: SS16A
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

بسته SMD 60V Schottky اصلاح کننده SS16A Schottky دیود DO-214AC



دیود مانع شوتکی DATASHEETSS12A~SS120A ((SMA)_v2211.1.pdf





SS16A خواص دیود شوتکی:

  • Schottky Rectifier SS16A، این بسته کم پروفایل دارد
  • ميدوني که، براي قرار دادن اتوماتيک خيلي مناسبه
  • بعلاوه، زمان بهبود معکوسش خیلی سریعه
  • Schottky اصلاح کننده SS16A از دست دادن قدرت کم و بهره وری بالا
  • نه تنها افت ولتاژ پایین جلو
  • اما همچنین قابلیت افزایش قدرت بالاست
  • TLجوشاندن در دمای بالا: 260°C/10 ثانیه در ترمینال ها

  • این قطعه SS16A اصلاح کننده Schottky مطابق با RoHS 2002/95/1 و WEEE 2002/96/EC است.



SS16A پارامترهای فیزیکی دیود شوتکی:

  • دستگاه صیغه ی Schottky SS16A کیس: JEDEC DO-214AC پلاستیک قالب
  • ترمینال ها: چسبیده، قابل چسبیدن بر اساس J-STD-002B و JESD22-B102D

  • قطبيت آن: نوار ليزري نشان دهنده پايان کاتود است



SS16A دیود Schottky درجه بندی و خواص اصلی:

دیود Schottky IF ((AV) 1.0A
دیود شوتکی VRRM از 20 ولت تا 200 ولت
اوج جریان موج جلومنFSM 40A
SBD VF 0.50 ولت، 0.55 ولت، 0.70 ولت، 0.85 ولت0.95 ولت
SS16A T-مکس. 125 درجه سانتیگراد









حداکثر امتیازات دیود شوتکی و داده های حرارتی (TA= 25 درجه سانتیگراد مگر اینکه در این مورد اشاره شده باشد):

"شوتکي" پست ها نماد SS12A SS13A SS14A SS15A SS16A SS18A SS110A SS115A SS120A واحد

شوتکي مکس. اوج تکراری

ولتاژ معکوس

 شوتکي VRRM 20 30 40 50 60 80 100 150 200 V
دیود شاتکی حداکثر ولتاژ RMS شوتکي VRMS 14 21 28 35 42 56 70 105 140 V

مکس. دی سی

ولتاژ مسدود کننده

 شوتکي Vدی سی 20 30 40 50 60 80 100 150 200 V

"شوتکي مکس" متوسط به جلو

جریان اصلاح شده



 منF(AV) 1 A

دیود شوتکی اوج جریان افزایش جلو



اسکاتکی اولFSM

 40 A

نرخ تغییر ولتاژ دیود Schottky

(در درجه V)R)

 dv/dt 10000 V/μs

مقاومت حرارتی شوتکی(1)

 RθJL 35 °C/W

دیود شاتکی TJ، TSTG

 TJ، TSTG 65 تا +125 °C
يادداشت 1:"شوتکي"بر روی PCB نصب شده است با 0.2 × 0.2 ′′ (5.0 × 5.0mm) مناطق پد مس.







داده های الکتریکی دیود شوتکی (T)A= 25 درجه سانتیگراد مگر اینکه در این مورد اشاره شده باشد):

اقلام دیود شوتکی شرایط شوتکی نماد SS12A

SS13A~

SS14A

SS15A~

SS16A

SS18A~

SS110A

SS115A

SS120A

 واحد
ولتاژ فوری جلو اگر Schottky IF=1.0A ((2) VF 0.50 0.55 0.70 0.85 0.95 V
دیود شاتکی Ir VR=VDC Tj=25°C IR 0.5 mA
    Tj=100°C   5.0
توجه: آزمون Schottky Diode Pulse: عرض پالس 300μs، 1٪ چرخه کار.









SS16A ابعاد دیود Schottky:

بسته SMD 60V Schottky Rectifier SS16A دیود Schottky DO-214AC 0







SS16A دیود Schottky یادداشت:

  • محصول SS16A Schottky Diode برای استفاده در کاربردهای الکترونیکی عمومی طراحی شده است.
  • محصول SS16A دیود Schottky باید کمتر از امتیازات کار کند؛ اگر از SS16A تجاوز شود، ممکن است آسیب دائمی ایجاد کند یا مکانیسم های شکست پنهان را معرفی کند.
  • حداکثر امتیازات مطلق SS16A مقادیر نامی هستند و نباید در طول کار از آن تجاوز شود. روش های عمومی کاهش شما طراحی یک مدار با یک دستگاه است.

منF ((AV): ما توصیه می کنیم که در بدترین حالت جریان محصول بیشتر از 80 درصد نباشد.

منFSM: این درجه بندی SS16A جریان اوج غیر تکراری را مشخص می کند. این فقط برای یک عملیات غیرطبیعی اعمال می شود که در طول عمر دستگاه معمول است.

TJ: این رتبه بندی SS16A Schottky دیود در هنگام استفاده از یک دستگاه به منظور اطمینان از قابلیت اطمینان بالا را کاهش دهید.Jاز 100 درجه سانتیگراد دقیقه





بسته SMD 60V Schottky Rectifier SS16A دیود Schottky DO-214AC 1
