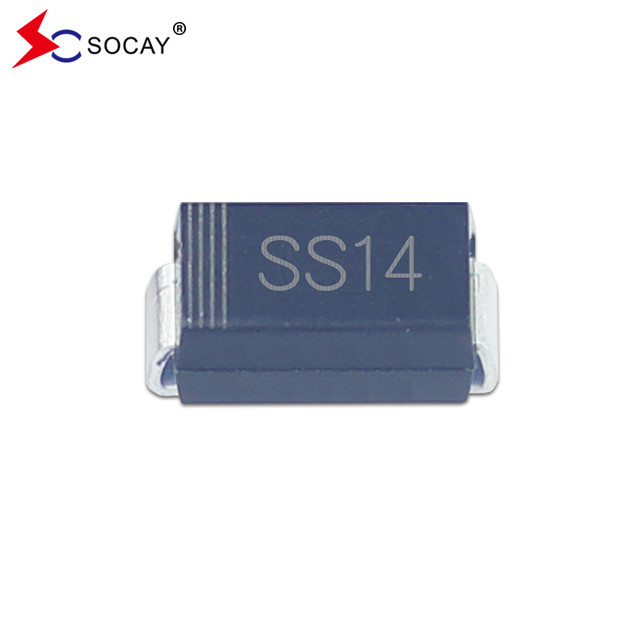

SOCAY SS14A دیود مانع شوتی VRRM 40V VRMS 28V SMD SBD

5000 عدد
MOQ
negotiable
قیمت
SOCAY SS14A دیود مانع شوتی VRRM 40V VRMS 28V SMD SBD
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام: دیود مانع شاتکی
نوع بسته بندی: DO-214AC (SMA)
حداکثر ولتاژ معکوس پیک تکراری: 40 ولت
حداکثر ولتاژ RMS: 28 ولت
حداکثر ولتاژ مسدود کننده DC: 40 ولت
حداکثر میانگین جریان اصلاح شده جلو: 1A
اوج جریان موج جلو: 40A
مقاومت حرارتی: 35 ℃/W
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: REACH,RoHS,ISO
شماره مدل: SS14A
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

SOCAY SS14A دیود مانع شوتی VRRM 40V VRMS 28V SMD SBD



ورق اطلاعات SBD:SS12A~SS120A ((SMA)_v2211.1.pdf





مشخصات SBD SS14A:

  • SBD یک بسته کمرنگ است
  • اين معامله براي قرار دادن اتوماتيه
  • زمان بهبود معکوس فوق العاده سریع داره
  • از دست دادن قدرت بسیار کم و بهره وری بسیار بالا
  • SBD SS14A کاهش ولتاژ جلو کم دارد
  • قدرت فوق العاده
  • جوشيدن در دماي بالا:

  • 260 درجه سانتیگراد/10 ثانیه در ترمینال

    اجزای مطابق با RoHS 2002/95/1 و WEEE 2002/96/EC



اطلاعات مکانیکی SBD SS14A:

  • صورت SS14A: JEDEC DO-214AC پلاستیک قالب
  • قطعات پایانی محصول: به صورت جوش و جوش قابل استفاده بر اساس J-STD-002B و JESD22-B102D

  • قطب SS14A: باند لیزر نشان دهنده انتهای کاتود است



SBD SS14A امتیازات و ویژگی های اصلی:

SBD IF ((AV) 1.0A
SBD VRRM ۴۰ ولت
منFSM 40A
VF 0.50 ولت، 0.55 ولت، 0.70 ولت، 0.85 ولت0.95 ولت
T-مکس. 125 درجه سانتیگراد









SBD SS14A حداکثر امتیازات و ویژگی های حرارتی (TA= 25 درجه سانتیگراد مگر اینکه در این مورد اشاره شده باشد):

پست ها نماد SS12A SS13A SS14A SS15A SS16A SS18A SS110A SS115A SS120A واحد

SBD Max. Vrm

 VRRM 20 30 40 50 60 80 100 150 200 V
SBD Max. Vrms VRMS 14 21 28 35 42 56 70 105 140 V

حداکثر.

 Vدی سی 20 30 40 50 60 80 100 150 200 V

SBD Max. اگه

 منF(AV) 1 A

SBD اوج جریان جلو



منFSM

 40 A

SBD نرخ تغییر ولتاژ

 dv/dt 10000 V/μs

SBD مقاومت حرارتی

 RθJL 35 °C/W

SBD اتصال و ذخیره سازی

محدوده دما

 TJ، TSTG 65 تا +125 °C
توجه: بر روی PCB نصب شده است که دارای 0.2 × 0.2 ′′ (5.0 × 5.0 میلی متر) مس است.







مشخصات الکتریکی SBD SS14A (T)A= 25 درجه سانتیگراد مگر اینکه در این مورد اشاره شده باشد):

ارقام SBD شرایط آزمون SBD نماد SS12A

SS13A~

SS14A

SS15A~

SS16A

SS18A~

SS110A

SS115A

SS120A

 واحد
Vf لحظه ای IF=1.0A(2) VF 0.50 0.55 0.70 0.85 0.95 V
SBD Ir VR=VDC Tj=25°C IR 0.5 mA
    Tj=100°C   5.0
توجه: آزمایش پالس: عرض پالس 300μs، 1٪ چرخه کار.









SBD SS14A ابعاد:

SOCAY SS14A دیود مانع شوتی VRRM 40V VRMS 28V SMD SBD 0







اعلامیه SBD SS14A:

  • SBD SS14A برای استفاده در کاربردهای الکترونیکی عمومی طراحی شده است.
  • SS14A باید کمتر از امتیازات کار کند؛ اگر از آن فراتر رود ممکن است باعث آسیب دائمی شود، یا مکانیسم های شکست پنهان را معرفی کند.
  • حداکثر قدرت مطلق مقادیر نامی هستند و نباید در طول کار از آنها تجاوز شود. روش های زیر روش های عمومی کاهش شما طراحی یک مدار با یک دستگاه است.

منF ((AV)در بدترين حالت، اين مقدار نبايد بيشتر از 80 درصد باشه.

منFSM: این درجه بندی جریان اوج غیر تکراری را مشخص می کند. این فقط برای یک عملیات غیرطبیعی اعمال می شود که در طول عمر دستگاه معمول است.

TJ: هنگام استفاده از یک دستگاه برای اطمینان از قابلیت اطمینان بالا، این امتیاز را کاهش دهید.Jکمتر از 100 درجه سانتیگراد





SOCAY SS14A دیود مانع شوتی VRRM 40V VRMS 28V SMD SBD 1
