خانه /محصولات/دیود مانع شاتکی/ولتاژ 20 ولت تکرار شده اوج ولتاژ معکوس SS12A بسته SMA دیود موانع Schottky

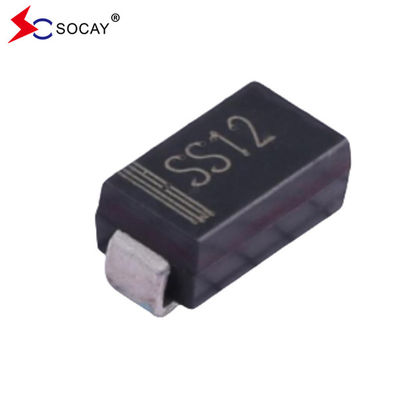

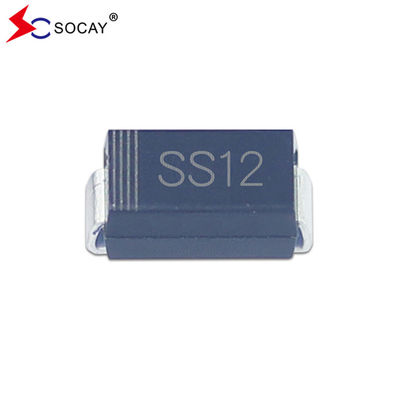

ولتاژ 20 ولت تکرار شده اوج ولتاژ معکوس SS12A بسته SMA دیود موانع Schottky

5000 عدد
MOQ
negotiable
قیمت
ولتاژ 20 ولت تکرار شده اوج ولتاژ معکوس SS12A بسته SMA دیود موانع Schottky
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام قطعه: دیود مانع شاتکی
نوع بسته بندی: DO-214AC (SMA)
VRRM: 20 ولت
VRMS: 14 ولت
VDC: 20 ولت
IF(AV): 1A
IFSM: 40A
dv/dt: 10000V/μs
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: REACH,RoHS,ISO
شماره مدل: SS12A
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

ولتاژ 20 ولت تکرار شده اوج ولتاژ معکوس SS12A بسته SMA دیود موانع Schottky



دیود مانع شوتکی DATASHEETSS12A~SS120A ((SMA)_v2211.1.pdf





ویژگی های دیود مانع شوتکی:

  • پکیج کمرنگ
  • ایده آل برای قرار دادن خودکار
  • زمان بازیابی معکوس فوق سریع
  • از دست دادن قدرت کم، بهره وری بالا
  • کاهش ولتاژ پایین جلو
  • قابلیت افزایش زیاد
  • جوشاندن در دمای بالا:

  • 260 درجه سانتیگراد/10 ثانیه در ترمینال

    اجزای مطابق با RoHS 2002/95/1 و WEEE 2002/96/EC



داده های مکانیکی دیود مانع شوتکی:

  • مورد: JEDEC DO-214AC پلاستیک قالب
  • ترمینال: چسبیده، قابل چسبیدن بر اساس J-STD-002B و JESD22-B102D

  • قطبی: باند لیزر نشان دهنده انتهای کاتود است



درجه بندی و ویژگی های دیود مانع شوتکی:

منF ((AV) 1.0A
VRRM از 20 ولت تا 200 ولت
منFSM 40A
VF 0.50 ولت، 0.55 ولت، 0.70 ولت، 0.85 ولت0.95 ولت
T-مکس. 125 درجه سانتیگراد









حداکثر امتیازات دیود مانع شوتکی و ویژگی های حرارتی (TA= 25 درجه سانتیگراد مگر اینکه در این مورد اشاره شده باشد):

پست ها نماد SS12A SS13A SS14A SS15A SS16A SS18A SS110A SS115A SS120A واحد

حداکثر اوج تکرار

ولتاژ معکوس

 VRRM 20 30 40 50 60 80 100 150 200 V
حداکثر ولتاژ RMS VRMS 14 21 28 35 42 56 70 105 140 V

حداکثر DC

ولتاژ مسدود کننده

 Vدی سی 20 30 40 50 60 80 100 150 200 V

حداکثر میانگین پیش بینی

جریان اصلاح شده



 منF(AV) 1 A

اوج جریان موج جلو

8.3ms تک نیمه موج سینوس

بر روی بار نامی قرار گرفته



منFSM

 40 A

نرخ تغییر ولتاژ

(در درجه V)R)

 dv/dt 10000 V/μs

مقاومت حرارتی از

اتصال به سرب(1)

 RθJL 35 °C/W

گره کار و ذخیره سازی

محدوده دما

 TJ، TSTG 65 تا +125 °C
توجه: بر روی PCB نصب شده است که دارای 0.2 × 0.2 ′′ (5.0 × 5.0 میلی متر) مس است.







ویژگی های الکتریکی دیود مانع شوتکی (T)A= 25 درجه سانتیگراد مگر اینکه در این مورد اشاره شده باشد):

پست ها شرایط آزمایش نماد SS12A

SS13A~

SS14A

SS15A~

SS16A

SS18A~

SS110A

SS115A

SS120A

 واحد
ولتاژ فوری جلو IF=1.0A(2) VF 0.50 0.55 0.70 0.85 0.95 V
جریان معکوس VR=VDC Tj=25°C IR 0.5 mA
    Tj=100°C   5.0
توجه: آزمایش پالس: عرض پالس 300μs، 1٪ چرخه کار.









دیود مانع شوتکی SS12A ابعاد دیود

ولتاژ 20 ولت تکرار شده اوج ولتاژ معکوس SS12A بسته SMA دیود موانع Schottky 0







دیود مانع شوتکی SS12A اطلاعیه:

  • محصول برای استفاده در کاربردهای الکترونیکی عمومی طراحی شده است.
  • محصول باید کمتر از امتیازات کار کند؛ اگر بیش از آن باشد، ممکن است آسیب دائمی ایجاد کند،یا مکانیسم های شکست پنهان را وارد کند.
  • حداکثر قدرت مطلق مقادیر نامی هستند و نباید در طول کار از آنها تجاوز شود. روش های زیر روش های عمومی کاهش شما طراحی یک مدار با یک دستگاه است.

منF ((AV)ما توصیه می کنیم که در بدترین حالت جریان بیش از 80 درصد نباشد.

منFSM: این درجه بندی جریان اوج غیر تکراری را مشخص می کند. این فقط برای یک عملیات غیرطبیعی اعمال می شود که در طول عمر دستگاه معمول است.

TJ: هنگام استفاده از دستگاه، این امتیاز را کاهش دهید تا اطمینان حاصل شود که قابلیت اطمینان بالا دارد.Jکمتر از 100 درجه سانتیگراد





ولتاژ 20 ولت تکرار شده اوج ولتاژ معکوس SS12A بسته SMA دیود موانع Schottky 1
