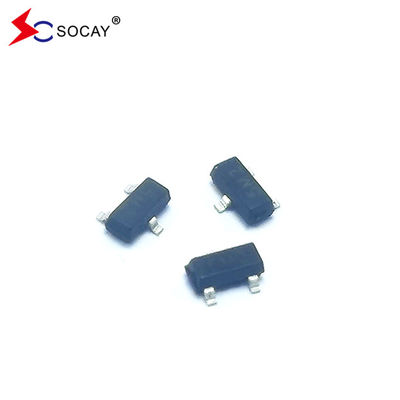

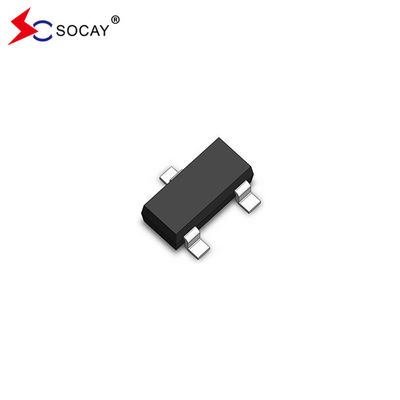

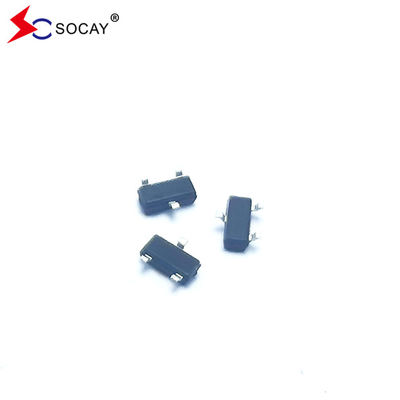

SOT23-3L SOT-23 بسته ESD آرایه SM712 TVS دیود حفاظت از RS485 گیرنده

3000 عدد
MOQ
negotiable
قیمت
SOT23-3L SOT-23 بسته ESD آرایه SM712 TVS دیود حفاظت از RS485 گیرنده
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام: آرایه های ESD
بسته بندی: SOT23-3L
Vrwm (حداکثر): 7V/12V
Vbr (حداقل): 7.5V/13.3V
Ir (حداکثر): 1μA
آی تی: 1 میلی آمپر
Vc (حداکثر) (Ipp=12A/17A): 35 ولت و 22 ولت
Cj (حداکثر) (Vr=0V): 75 pF
Cj (نوع) (Vr=Vrwm): 45pF
قطبیت: دو جهته
برجسته کردن:

آرایه ESD SOT23-3L,آرایه SOT-23 ESD,دیود SM712 TVS

,

SOT-23 ESD Array

,

SM712 TVS Diode
اطلاعات اولیه
محل منبع: شنژن گوانگدونگ چین
نام تجاری: SOCAY
گواهی: REACH RoHS ISO
شماره مدل: SM712
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

SOT23-3L SOT-23 بسته ESD آرایه SM712 حفاظت از فرستنده های RS485

آرایه های ESD DATASHEETSM712_v2108.1.pdf


آرایه های ESDویژگی ها:

  • قدرت پالس اوج 400 وات (t)p=8/20μs)
  • از دو خط -7 ولت تا +12 ولت محافظت می کند
  • ظرفیت پایین
  • ولتاژ کم فشار
  • تکنولوژی سیلیکون الوانچ در حالت جامد


سازگاری IEC (EN61000-4):

  • IEC 61000-4-2 (ESD) ±15kV (هوا) ، ±8kV (تماس)
  • IEC 61000-4-4 (EFT) 40A (5/50ns)


آرایه های ESDکاربردها:

  • حفاظت از فرستنده های RS-485 با محدوده گسترده حالت مشترک
  • سیستم های امنیتی
  • دستگاه های حسابداری خودکار
  • سیستم های HFC
  • شبکه ها


آرایه های ESD مشخصات مکانیکی:

  • بسته JEDEC SOT-23
  • درجه قابل احتراق مرکب قالب گیری: UL 94V-0
  • بسته بندی: نوار و رول بر اساس EIA 481
  • مقدار در هر رولر: 3000 عدد



نمودار مدار آرایه های ESD:
SOT23-3L SOT-23 بسته ESD آرایه SM712 TVS دیود حفاظت از RS485 گیرنده 0

ESDآرایه هاپیکربندی طرحی و PIN:

SOT23-3L SOT-23 بسته ESD آرایه SM712 TVS دیود حفاظت از RS485 گیرنده 1



ESDآرایه هاحداکثر امتیازات مطلق (T)A=25°C مگر اینکه مشخص شود):

رتبه بندینمادارزشواحدها
حداکثر قدرت پالس (tp=8/20μs)PPP400W
دمای جوش سربTL260 (10 ثانيه)°C
حداکثر جریان پالس (tp=8/20μs)IPP17/12A
دمای کارTJ-55 تا +125°C
دمای ذخیره سازیTSTG-55 تا +150°C





مشخصات منحنی IV:
SOT23-3L SOT-23 بسته ESD آرایه SM712 TVS دیود حفاظت از RS485 گیرنده 2

نمادپارامتر
IPPحداکثر جریان پالس اوج معکوس
VCولتاژ قفل @ IPP
VRWMولتاژ معکوس اوج کاری
IRحداکثر جریان خروجی معکوس @ VRWM
VBRولتاژ وقفه @ IT
ITجریان آزمایش
اگرجریان جلو
VFولتاژ جلو @ IF





ESDآرایه هاویژگی های الکتریکی دیود (TA = 25°C مگر اینکه مشخص شود):

پارامترنمادشرایط

پین های 1 تا 3 و 2 تا 3
(12V TVS)

پین های 3 تا 1 و 3 تا 2
(TVS 7V)

واحدها
   دقیقهنوعمکسدقیقهنوعمکس
ولتاژ ایستادن معکوسVRWMپین 3 تا 1 یا پین 2 تا 1......12......7V
ولتاژ قطع برعکسVBRIT = 1mA13.3......7.5......V
جریان خروجی معکوسIRVR = VRWM......1......1μA
ولتاژ قفلVCIPP = 12A، tp = 8/20μs...3035.........V
  IPP = 17A، tp = 8/20μs............1822V
ظرفیت گرهCjVR = 0V، f = 1MHz......75......75pF
  VR = VRWM، f = 1MHz...45......45...pF







SO23-3L طرح و ابعاد بسته:
SOT23-3L SOT-23 بسته ESD آرایه SM712 TVS دیود حفاظت از RS485 گیرنده 3

نمادمیلی متراینچ
 دقیقه ایمکسدقیقه ایمکس
A0.9001.1500.0350.045
A10.0000.1000.0000.004
A20.9001.0500.0350.041
D2.8003.0000.1100.118
ب0.3000.5000.0120.020
E2.2502.5500.0890.100
E11.2001.4000.0470.055
e0.950 BSC0.037 BSC
L0.3000.5000.0120.020
θ0°8°0°8°


 SOT23-3L SOT-23 بسته ESD آرایه SM712 TVS دیود حفاظت از RS485 گیرنده 4
