نام محصول: آرایه های ESD
بسته محصول: SOD-523
Vrwm (حداکثر): 12 ولت
Vbr (حداقل): 14.1 ولت
Ir (حداکثر): 0.1μA
آی تی: 1 میلی آمپر
Vc (حداکثر) (Ipp=5A): 25 ولت
Cj (نوع): 55pF
برجسته کردن:

آرایه دیود حفاظت ESD,دیود حفاظت SOD-523 ESD,دیود حفاظت ESD 25V

,

SOD-523 ESD Protection Diode

,

ESD Protection Diode 25V
اطلاعات اولیه
محل منبع: شنژن گوانگدونگ چین
نام تجاری: SOCAY
گواهی: REACH RoHS ISO
شماره مدل: SE12D5V11GW
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

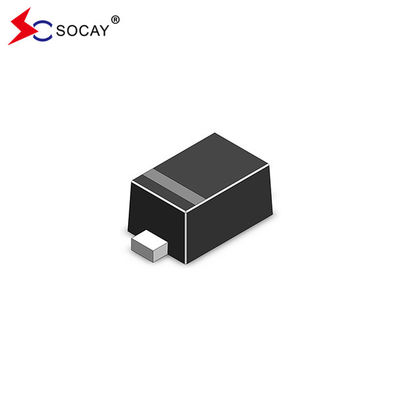

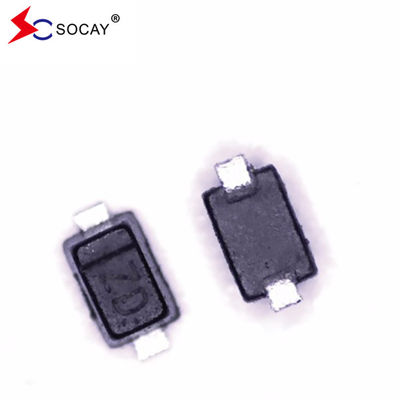

SOCAY دیود محافظ ESD اصلی کارخانه SE12D5V11GW ولتاژ پایین 25V


دیود حفاظت ESD DATASHEET:SE12D5V11GW_v2108.1.pdf


دیود حفاظت ESDویژگی ها:

  • محافظت از یک خط ورودی/خرید
  • ولتاژ کم فشار
  • ولتاژ کار: 12 ولت
  • جریان نشت کم


دیود حفاظت ESDکاربردها:

  • تلفن های همراه و لوازم جانبی
  • الکترونیک قابل حمل
  • سرورها، لپ تاپ ها و کامپیوترهای رومیزی
  • نمایش پورت


دیود حفاظت ESDمشخصات مکانیکی:

  • بسته بندی SOD-523
  • درجه قابل اشتعال بودن ترکیبات قالب گیری: UL 94V-0
  • مقدار در هر رولر: 3000 عدد
  • اندازه ريل: 7 اينچ


دیود حفاظت ESD پیکربندی پین:

SOD-523 دیود حفاظت ESD آرایه SE12D5V11GW ولتاژ پایین 25V 0



دیود حفاظت ESDحداکثر امتیازات مطلق (T)A=25°C مگر اینکه مشخص شود):

نماد پارامتر ارزش واحدها
TL دمای جوش سرب 260 (10 ثانیه) oC
TSTG محدوده دمای ذخیره سازی -55 تا +150 oC
TOP محدوده دمای عملیاتی -55 تا +150 oC
  IEC61000-4-2 (ESD) تخلیه هوا ±30 KV
  IEC61000-4-2 (ESD) تماس ±30
  IEC61000-4-4 (EFT)   40 A







مشخصات منحنی IV:

SOD-523 دیود حفاظت ESD آرایه SE12D5V11GW ولتاژ پایین 25V 1

نماد پارامتر
منPP حداکثر جریان پالس اوج معکوس
VC ولتاژ قفل @ IPP
VRWM ولتاژ معکوس اوج کاری
منR حداکثر نشت معکوس در حال حاضر @ VRWM
منT جریان آزمایش
Vب ولتاژ قطع @ IT
منF جریان جلو
VF ولتاژ جلو @IF
C حداکثر ظرفیت @VR=0V و f=1MHz




دیود حفاظت ESDویژگی های الکتریکی (TA = 25°C مگر اینکه مشخص شود):

نمادمن شرایط دقیقه نوع مکس واحد
VRWM --- --- --- 12.0 V
VBR منT= 1 mA 14.1 --- --- V
منR VR=12 ولت --- --- 0.1 μA
VC منPP=5.0A، tp = 8/20μs --- --- 25.0 V
CJ VR= 0V، f = 1MHz --- 55.0 --- pF









برقویژگیsمنحنی ها:
شکل ۱ 8/20μs شکل موج پالس
SOD-523 دیود حفاظت ESD آرایه SE12D5V11GW ولتاژ پایین 25V 2



شکل ۲Pتماس 8KV ositive در هرIEC 61000-4-2
SOD-523 دیود حفاظت ESD آرایه SE12D5V11GW ولتاژ پایین 25V 3


انجیر3. تماس منفی 8KV در هرIEC 61000-4-2
SOD-523 دیود حفاظت ESD آرایه SE12D5V11GW ولتاژ پایین 25V 4




SOD-523 طرح و ابعاد بسته:
SOD-523 دیود حفاظت ESD آرایه SE12D5V11GW ولتاژ پایین 25V 5



نماد میلی متر اینچ
  دقیقه ای نم. مکس دقیقه ای نم. مکس
A 1.10 1.20 1.30 0.043 0.047 0.051
ب 0.70 0.80 0.90 0.028 0.032 0.035
C 0.50 0.60 0.70 0.020 0.024 0.028
D 0.25 0.30 0.35 0.010 0.012 0.014
J 0.07 0.14 0.20 0.0028 0.0055 0.0079
K 0.15 0.20 0.25 0.006 0.008 0.010
S 1.50 1.60 1.70 0.059 0.063 0.067



 SOD-523 دیود حفاظت ESD آرایه SE12D5V11GW ولتاژ پایین 25V 6

برچسب:

دیود حفاظت از ESD,حفاظت از ESD,دیود TVS برای حفاظت از ESD

آرایه دیود حفاظت ESD,دیود حفاظت SOD-523 ESD,دیود حفاظت ESD 25V

TVS Diode For ESD Protection
