خانه /محصولات/آرایه ESD/MSOP-8 بسته ESD آرایه SE02P8M14HA ESD محافظت از افزایش ولتاژ کم

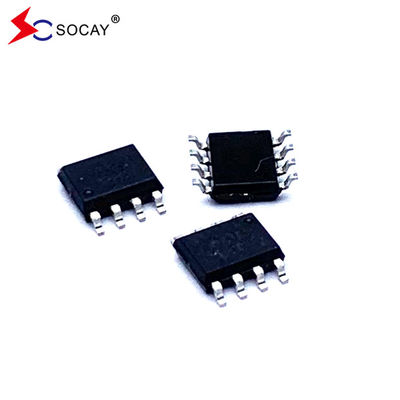

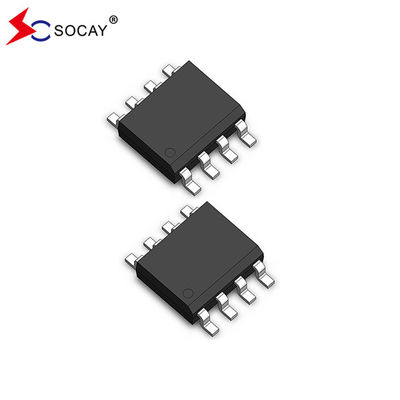

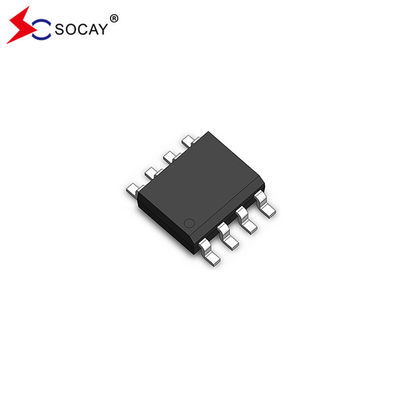

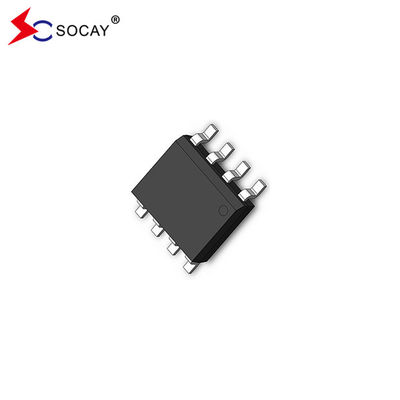

MSOP-8 بسته ESD آرایه SE02P8M14HA ESD محافظت از افزایش ولتاژ کم

3000 عدد
MOQ
negotiable
قیمت
MSOP-8 بسته ESD آرایه SE02P8M14HA ESD محافظت از افزایش ولتاژ کم
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام قطعه: آرایه های ESD
بسته کامپوننت: SE02P8M14HA
Vrwm (حداکثر): 2.8 ولت
Ir (نوع): 0.1 ولت
Ir (حداکثر): 1.0μA
Vt1 (نوع): 3.7 ولت
VH: 3.0 تا 4.0 ولت
Vc (حداکثر) (Ipp=2A): 5.0 ولت
Vc (حداکثر) (Ipp=10A): 8.0 ولت
Vc (حداکثر) (Ipp=24A): 14.0 ولت
Cj (نوع): 1.5pF
Cj (حداکثر): 2.5pF
برجسته کردن:

آرایه MSOP-8 ESD,آرایه ESD SE02P8M14HA,MSOP-8 ESD حفاظت از افزایش

,

ESD Array SE02P8M14HA

,

MSOP-8 ESD Surge Protection
اطلاعات اولیه
محل منبع: شنژن گوانگدونگ چین
نام تجاری: SOCAY
گواهی: REACH RoHS ISO
شماره مدل: SE02P8M14HA
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

MSOP-8 بسته ESD آرایه SE02P8M14HA ظرفیت بسیار پایین 1.5pF @ 3.0V (معمول) حفاظت از ESD


آرایه های ESD DATASHEETSE02P8M14HA_v22071.pdf


ویژگی های آرایه های ESD:

  • بسته بهینه شده برای خطوط با سرعت بالا
  • ظرفیت پایین: 1.5pF @ 3.0V (معمول)
  • جریان خروجی کم: 0.1uA @ VRWM(معمول)

  • ولتاژ کم کار و فشرده سازی


برنامه های کاربردی آرایه های ESD:

  • پورت های اترنت 10/100M
  • تجهیزات WAN/LAN
  • دسکتاپ ها، سرورها و نوت بوک ها
  • تلفن های همراه


ویژگی های مکانیکی آرایه های ESD:

  • بسته MSOP-8
  • درجه قابل اشتعال: UL 94V-0
  • علامت گذاری: شماره بخش
  • مقدار در هر ریل:3،000 عدد
  • اندازه رول: 13 اینچ


نمودار عملکردی آرایه های ESD:

MSOP-8 بسته ESD آرایه SE02P8M14HA ESD محافظت از افزایش ولتاژ کم 0


آرایه های ESD حداکثر امتیاز مطلق (T)A=25°C مگر اینکه مشخص شود):

نماد پارامتر ارزش واحدها
VESD

ESD بر اساس IEC 61000-4-2 ((هوا)

ESD بر اساس IEC 61000-4-2 (رابطه)

±30

±30

 KV
تاپ دمای کار -55 تا +125 °C
TSTG دمای ذخیره سازی -55 تا +150 °C
TLST دمای جوش سرب ۲۶۰ ((۱۰ ثانیه) °C










مشخصات منحنی IV:
MSOP-8 بسته ESD آرایه SE02P8M14HA ESD محافظت از افزایش ولتاژ کم 1



نماد پارامتر
VRWM ولتاژ کار نامی معکوس
IR جریان نشت معکوس @ VRWM
Vt1 ولتاژ پرتاب
این1 جریان پرتاب @ Vt1
Vh ولتاژ نگهدارنده
اوه جریان نگهدارنده @ Vh
VC ولتاژ قفل @ IPP
IPP حداکثر اوج جریان پالس
VBR ولتاژ وقفه @ IT
CJ ظرفیت انگل



ویژگی های الکتریکی (TA = 25°C مگر اینکه مشخص شود):

نماد حالت آزمایش حداقل نوععرق مکساموم واحد
VRWM ... ... ... 2.8 V
منR VRWM=2.8V، T=25°C ... 0.1 1.0 μA
Vt1 منt1=100μA 3.0 3.7 4.5 V
Vh منh=10mA 3.0 ... 4.0 V
VC

منPP=2A، tp=8/20μs

(هر خط)

 ... ... 5.0 V
VC

منPP=10A، tp=8/20μs

(هر خط)

 ... ... 8.0 V
VC

منPP=24A، tp=8/20μs

(هر خط)

 ... ... 14.0 V
CJ

VR=3.0V، f=1MHz

(هر خط)

 ... 1.5 2.5 pF







آرایه های ESDمنحنی های مشخص:
شكل موج پالس 8/20μs شكل موج پالس 2ولتاژ قفل VCدر مقابل I فعلیPP

MSOP-8 بسته ESD آرایه SE02P8M14HA ESD محافظت از افزایش ولتاژ کم 2              MSOP-8 بسته ESD آرایه SE02P8M14HA ESD محافظت از افزایش ولتاژ کم 3







شکل 3اتصال ESD I/O به GND

(+8kV تماس بر اساس IEC 61000-4-2)4.ظرفیت عادی در مقابل ولتاژ

MSOP-8 بسته ESD آرایه SE02P8M14HA ESD محافظت از افزایش ولتاژ کم 4            MSOP-8 بسته ESD آرایه SE02P8M14HA ESD محافظت از افزایش ولتاژ کم 5





MSOP-8 طرح بسته بندی و ابعاد:



MSOP-8 بسته ESD آرایه SE02P8M14HA ESD محافظت از افزایش ولتاژ کم 6

نماد میلی متر اینچ
  حداقل حداکثر حداقل حداکثر
A 4.800 5.000 0.189 0.196
ب 3.800 4.000 0.150 0.157
C 1.350 1.750 0.054 0.068
D 0.350 0.490 0.014 0.019
F 0.400 1.250 0.016 0.049
G 1.27 بي اس سي 0.05 بي اس سي
J 0.180 0.250 0.007 0.009
K 0.100 0.250 0.004 0.008
P 5.800 6.200 0.229 0.244
R 0.250 0.500 0.010 0.019







MSOP-8 بسته ESD آرایه SE02P8M14HA ESD محافظت از افزایش ولتاژ کم 7
