Name: DFN2510-10L آرایه ESD SE05NRD34GU ولتاژ کاری 5.0V برای حفاظت از ESD
Brand: SOCAY
SKU: SE05NRD34GU
Rating: 4.5 (195 reviews)

DFN2510-10L آرایه ESD SE05NRD34GU ولتاژ کاری 5.0V برای حفاظت از ESD

3000 عدد

MOQ

negotiable

قیمت

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

نام قطعه: آرایه های ESD

بسته کامپوننت: DFN2510-10L

Vrwm (حداکثر): 5.0 ولت

Vbr (حداقل): 6.0 ولت

Ir (حداکثر): 1.0μA

آی تی: 1 میلی آمپر

Vc (نوع) (Ipp=1A): 10 ولت

Vc (نوع) (Ipp=4A): 13 ولت

Cj (نوع) بین I/O و GND: 0.6pF

Cj (نوع) بین I/O و I/O: 0.4pF

برجسته کردن:

آرایه ESD DFN2510-10L,آرایه ESD 5.0V

ESD Array 5.0V

اطلاعات اولیه

محل منبع: شنژن گوانگدونگ چین

نام تجاری: SOCAY

گواهی: REACH RoHS ISO

شماره مدل: SE05NRD34GU

سند: بروشور محصول PDF

پرداخت

زمان تحویل: 5 تا 8 روز کاری

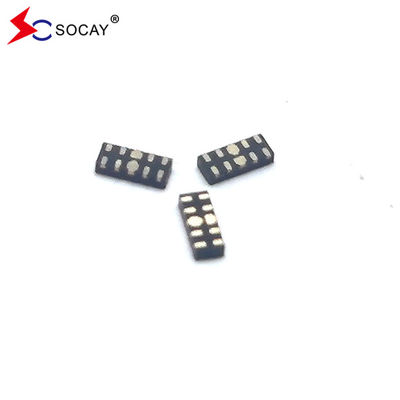

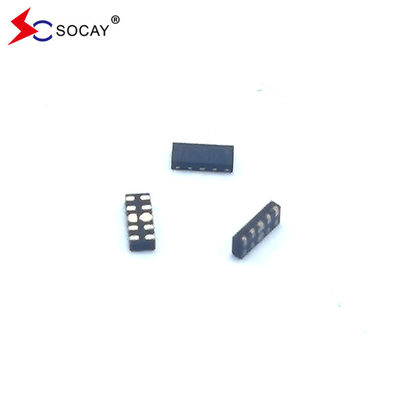

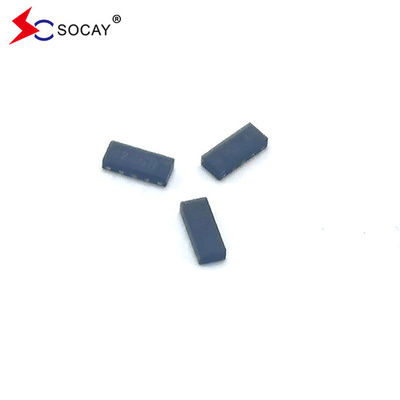

گالری

DFN2510-10L آرایه ESD SE05NRD34GU ولتاژ کاری 5.0V برای حفاظت از ESD

توضیحات محصول

DFN2510-10L آرایه های ESD SE05NRD34GU ولتاژ کاری 5.0V برای حفاظت از ESD

آرایه های ESD DATASHEETSE05NRD34GU_v23071.pdf

ویژگی های آرایه های ESD:

ولتاژ کار: 5.0V
ظرفیت پایین: 0.60pF (معمول)
جریان خروجی کم: 1.0μA @ V_RWM
ولتاژ کم فشار
زمان پاسخ < 1 ns

برنامه های کاربردی آرایه های ESD:

USB 30USB 20
HDMI 1.3/1.4پورت 1 رو نشان بده3, eSATA
رابط صفحه نمایش واحد (UDI)
رابط بصری دیجیتال (DVI)
رابط های سریال با سرعت بالا

ویژگی های مکانیکی آرایه های ESD:

بسته DFN2510-10L
درجه قابل اشتعال بودن ترکیبات قالب سازی: UL 94V-0
مقدار در هر رولر: 3000 عدد
اندازه ريل: 7 اينچ

نمودار عملکردی آرایه های ESD:
DFN2510-10L آرایه ESD SE05NRD34GU ولتاژ کاری 5.0V برای حفاظت از ESD 0

آرایه های ESD حداکثر امتیاز مطلق (T)_A=25°C مگر اینکه مشخص شود):

نماد	پارامتر	ارزش	واحدها
TLST	دمای جوش سرب	260 (10 ثانیه)	°C
TSTG	محدوده دمای ذخیره سازی	-55 تا +150	°C
تاپ	محدوده دمای عملیاتی	-55 تا +125	°C
VESD	ESD بر اساس IEC 61000-4-2 ((هوا)	±20	KV
	ESD بر اساس IEC 61000-4-2 (رابطه)	±15

مشخصات منحنی IV:
DFN2510-10L آرایه ESD SE05NRD34GU ولتاژ کاری 5.0V برای حفاظت از ESD 2

نماد	پارامتر
IPP	حداکثر جریان پالس اوج معکوس
VC	ولتاژ قفل @ IPP
VRWM	ولتاژ معکوس اوج کاری
IR	حداکثر جریان خروجی برعکس @ VRWM
VBR	ولتاژ وقفه @ IT
IT	جریان آزمایش
اگر	جریان جلو
VF	ولتاژ جلو @ IF

ویژگی های الکتریکی (TA = 25°C مگر اینکه مشخص شود):

نماد	حالت آزمایش	حداقل	نمادین	حداکثر	واحدها
VRWM	هر پین I/O به GND	...	...	5.0	V
IR	VRWM=5V، T=25°C هر پین I/O به GND	...	...	1.0	μA
VBR	IT = 1mA هر پین I/O به GND	6.0	...	...	V
VC	IPP=1A، tp=8/20μs هر پین I/O به GND	...	10	...	V
VC	IPP=4A، tp=8/20μs هر پین I/O به GND	...	13	...	V
CJ	VR=0V، f=1MHz بین I/O و GND	...	0.60	...	pF
CJ	VR=0V، f=1MHz بین I/O و I/O	...	0.40	...	pF

اطلاعات اپلیکیشن آرایه های ESD:
DFN2510-10L آرایه ESD SE05NRD34GU ولتاژ کاری 5.0V برای حفاظت از ESD 3
طرح بالا برای رابط HDMI باSE05NRD34GU

DFN2510-10L طرح و ابعاد بسته:

نماد	ابعاد در میلی متر
	دقیقه ای	نم.	مکس
A	0.45	0.50	0.55
A1	...	0.02	0.05
ب	0.15	0.20	0.25
b1	0.35	0.40	0.45
b2	0.20	0.25	0.30
c	0.10	0.15	0.20
D	2.45	2.50	2.55
e	0.50 BSC
ايند	2.00 BSC
E	0.95	1.00	1.05
L	0.35	0.40	0.45
L1	0.075 REF
L2	0.050 REF
h	0.08	0.12	0.15
R	0.05	0.10	0.15

DFN2510-10L آرایه ESD SE05NRD34GU ولتاژ کاری 5.0V برای حفاظت از ESD 5
